Проекты джойстика MFSSB (джойстики на тензодатчиках)

[Adzoku]

Предлагаю продолжить тему по проектированию и реализаций баз на тензометрических датчиках.

В текущих реалиях DCS самолета F16C и преддверье выхода самолета F35 данный тип управления ЛА как не крути, он востребован.  Ну и кто бы что не говорил, ощущения реальности, а главное правильности и точности управления самолетом F16C может дать только база с датчиками силы.

Наша небольшая группа энтузиастов проделала уже очень большую работу в этом плане и я как человек использующий данный тип управления самолетом, создал уже несколько проектов по данной теме, могу поделиться с сообществом рабочими вариантами, которые будут не хуже именитых разработчиков, таких как:

TIANHANG

INVICTUS

REALSIMULATOR

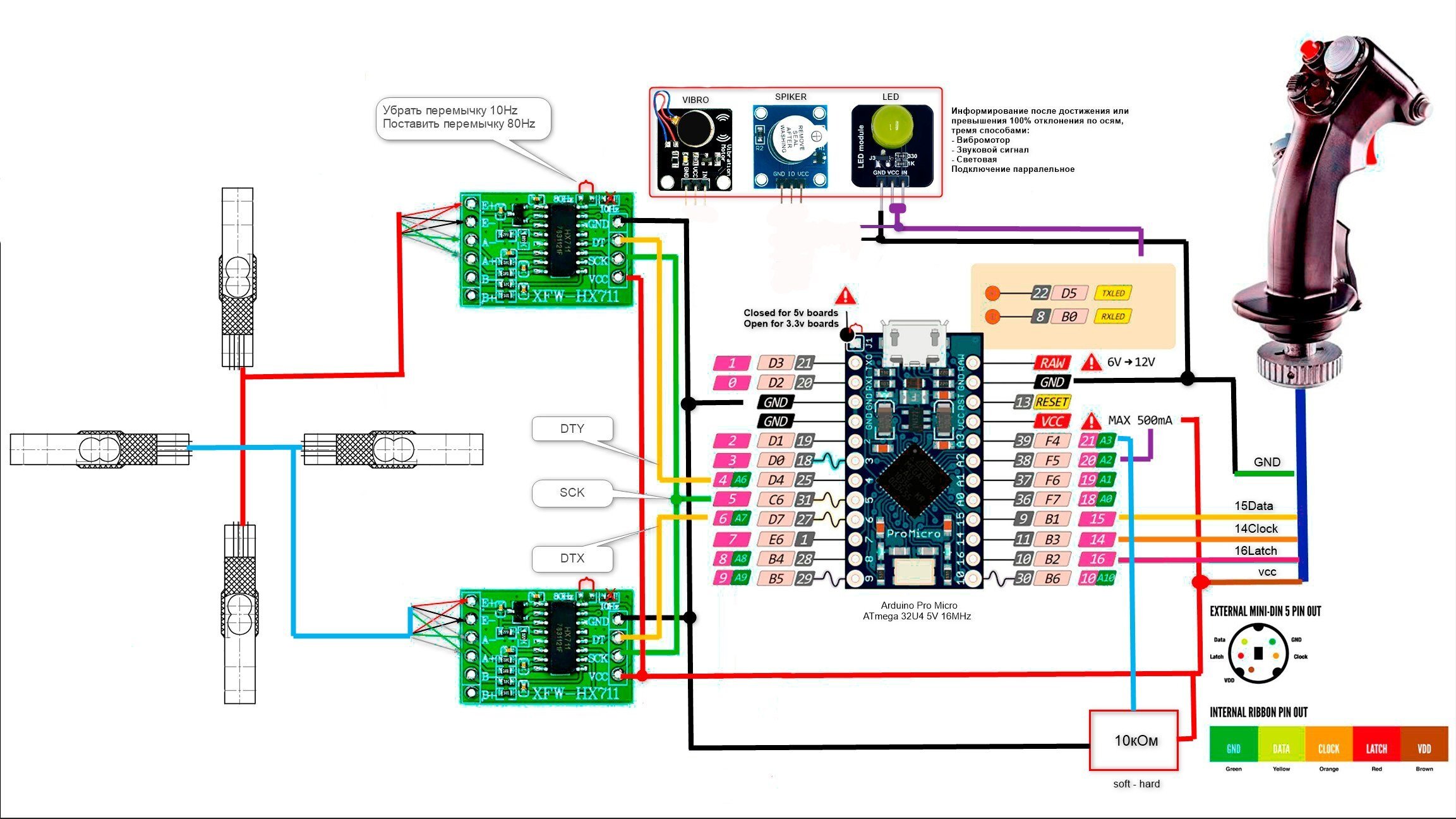

Схема реализации очень проста, в каком виде она будет реализована, просто на куске фанеры или же сделана по индивидуальному проекту, не имеет значения, она всё-равно будет работать. В моей схеме используются тензобалки на 20кг, в проекте предусмотрена работа фишек как и у разработчиков выше.

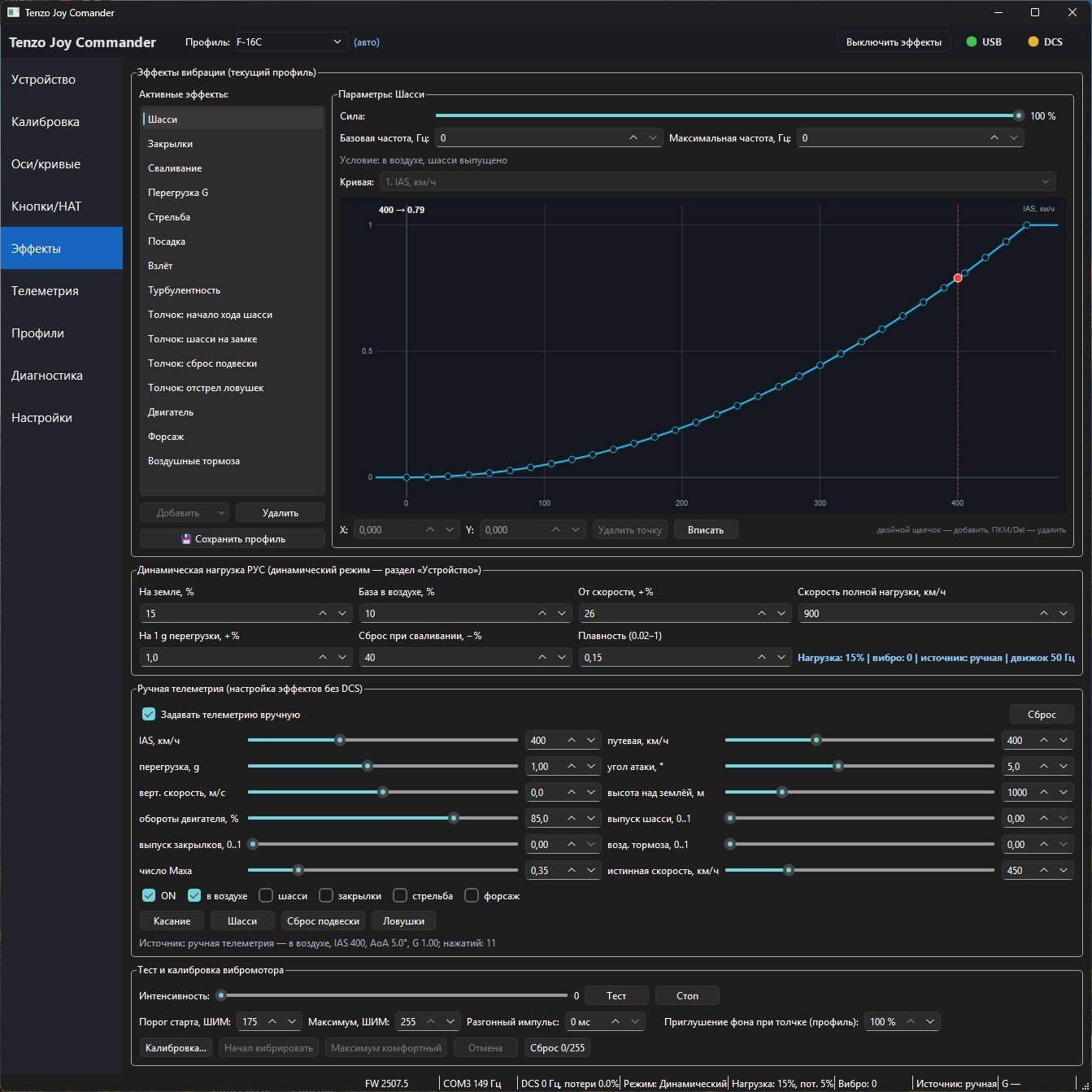

Скетч с прошивкой будет во вложении.

При максимальных отклонениях осей будет срабатывать звуковая, вибро и световое оповещение о том что ручка уперлась в максимальные значения и давить ее дальше нет смысла (в прошивке можно задать % выхода за пределы чуть выше 100%). Но, неотъемлемая фишка нашей разработки является то что, у нас есть загрузочный потенциометр, который при вращении может распределять усилия тензобалок, под конкретного человека, кому то комфортно давить с усилием 5кг, кому то 15кг, все это можно подстроить просто вращая потенциометр и главное, это можно делать прямо в игре, к примеру на дозаправке сделать чуть тяжелее, в бою легче. У именитых такой фишки нет.

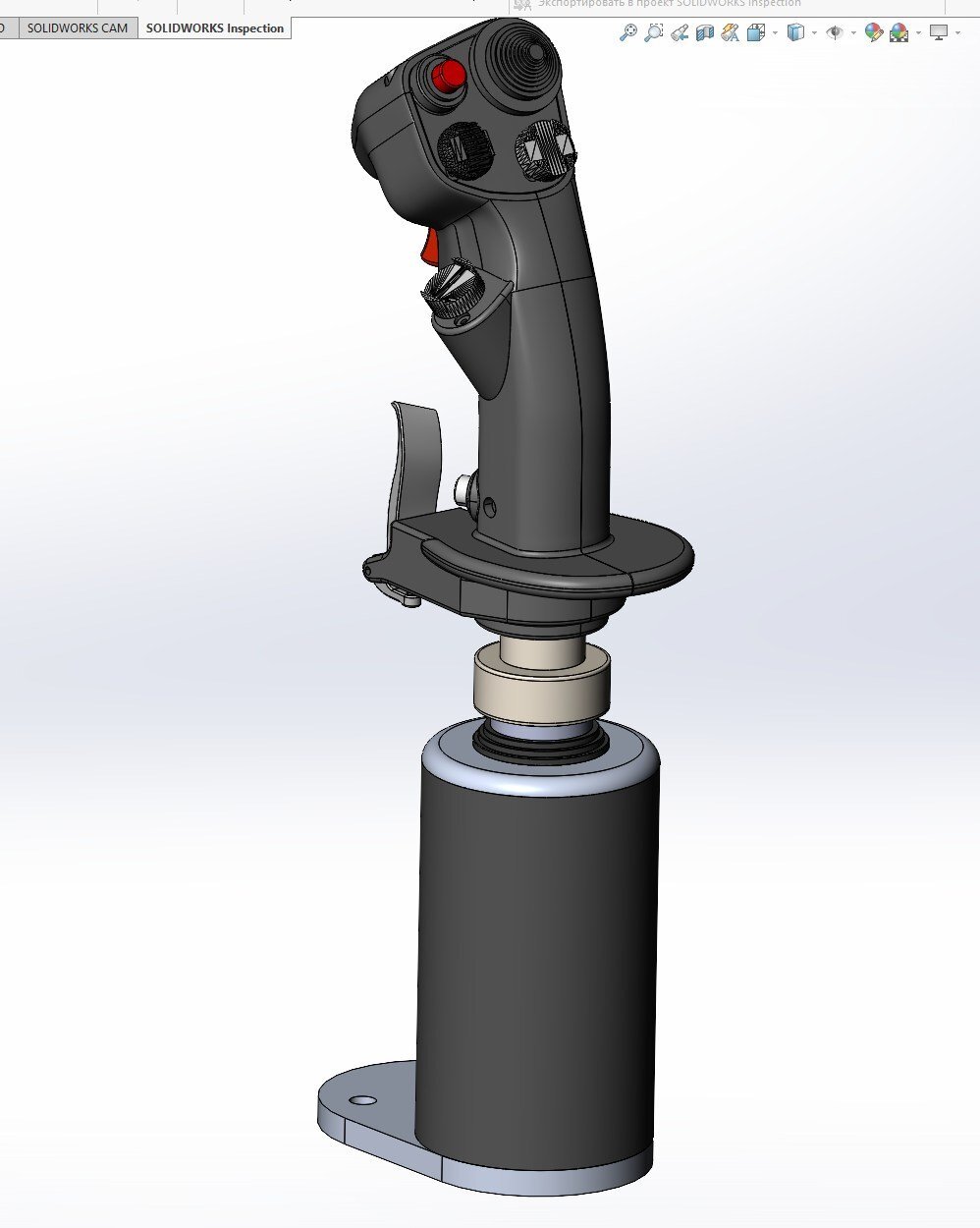

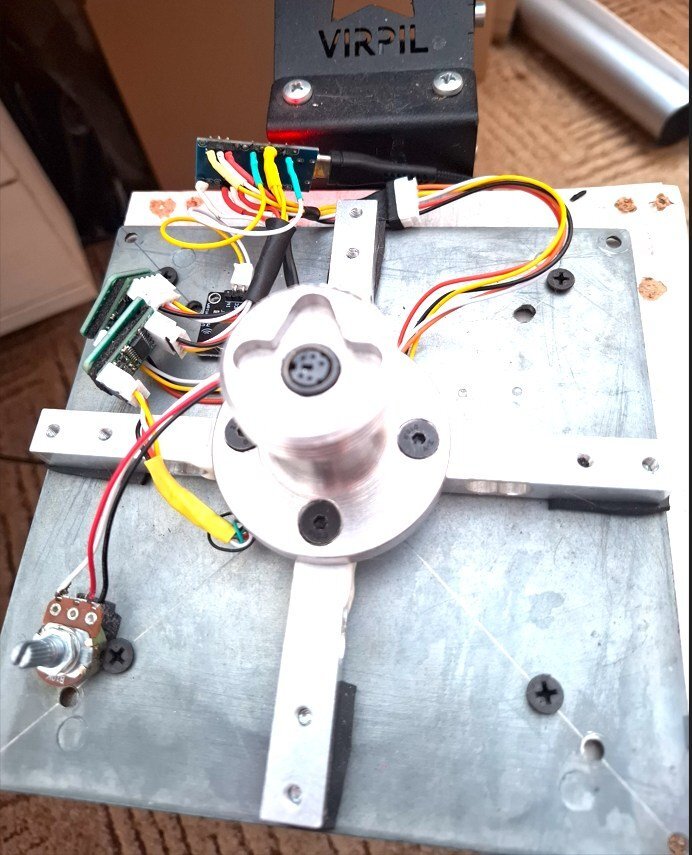

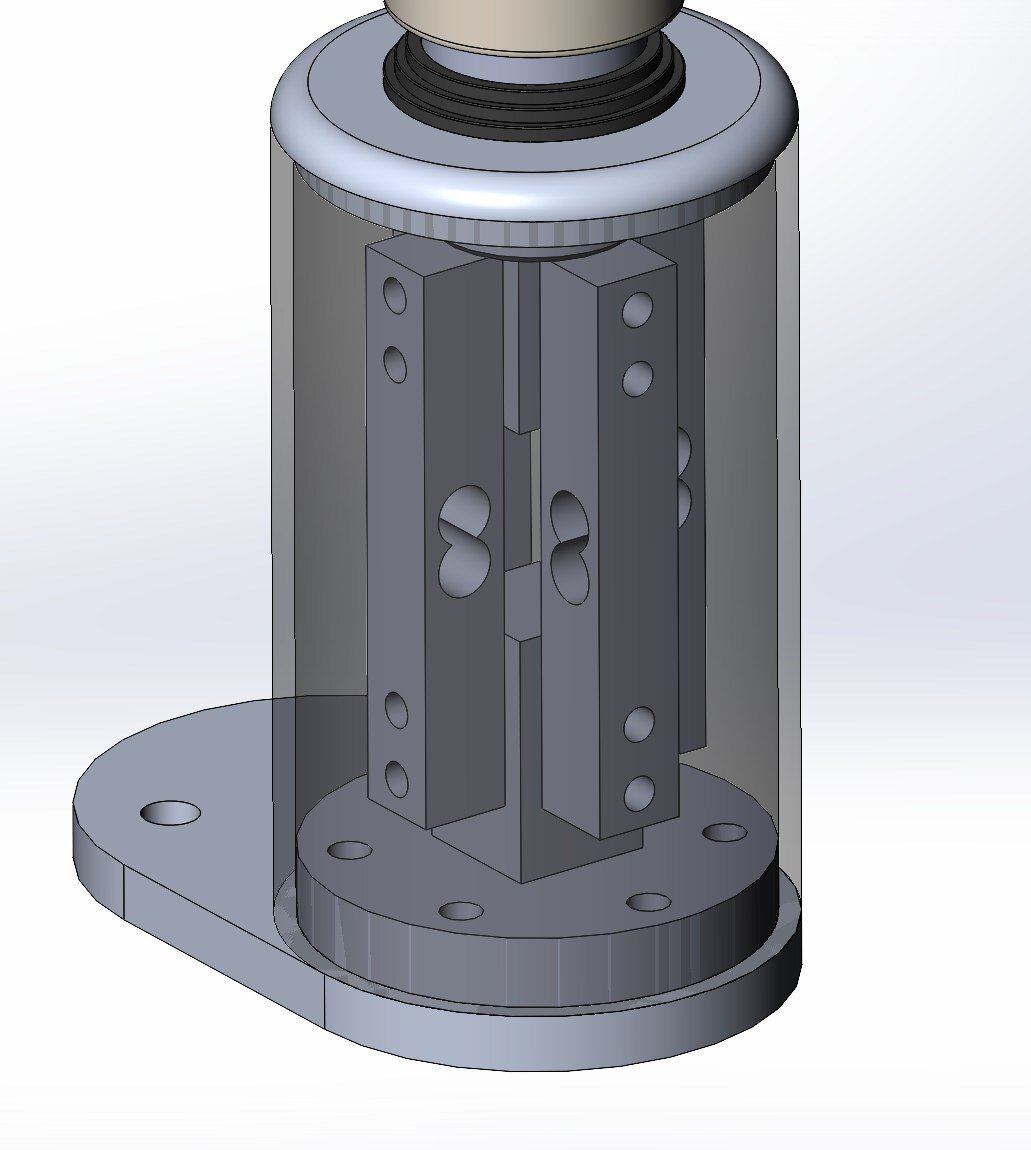

Мой текущий проект в реализации.





Ссылка на сайт автора ПО и более подробной информацией:

CougarRingTenzoJoy.zip

[Adzoku]

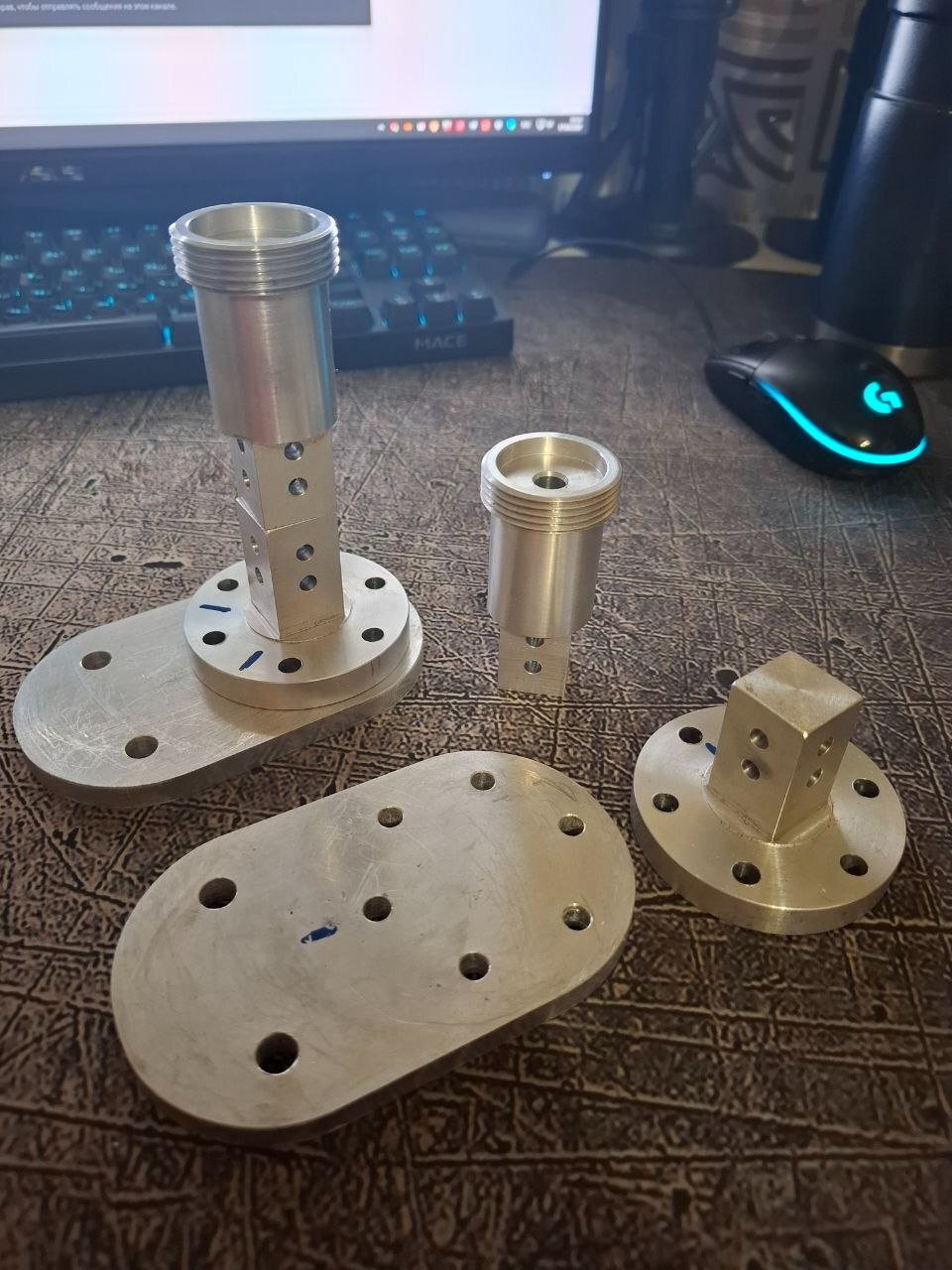

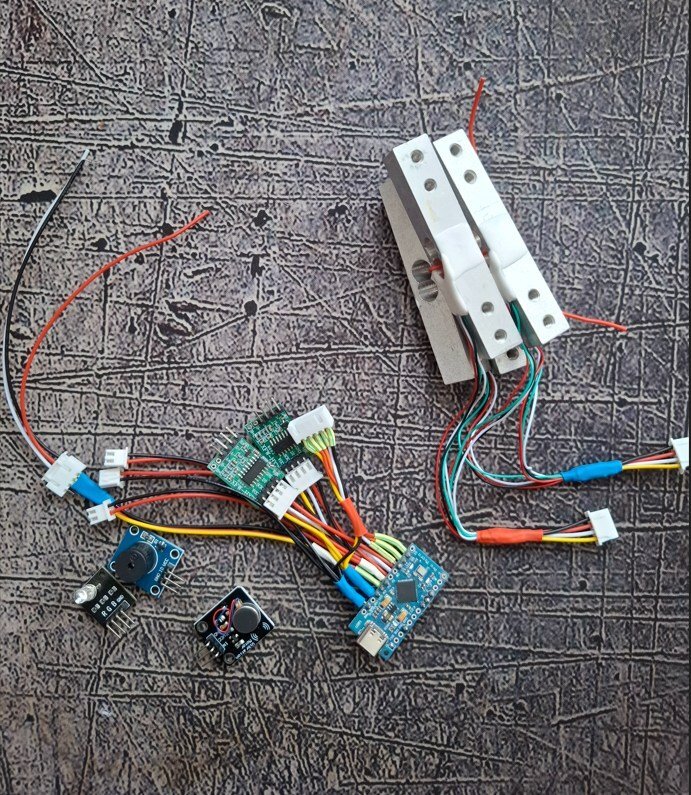

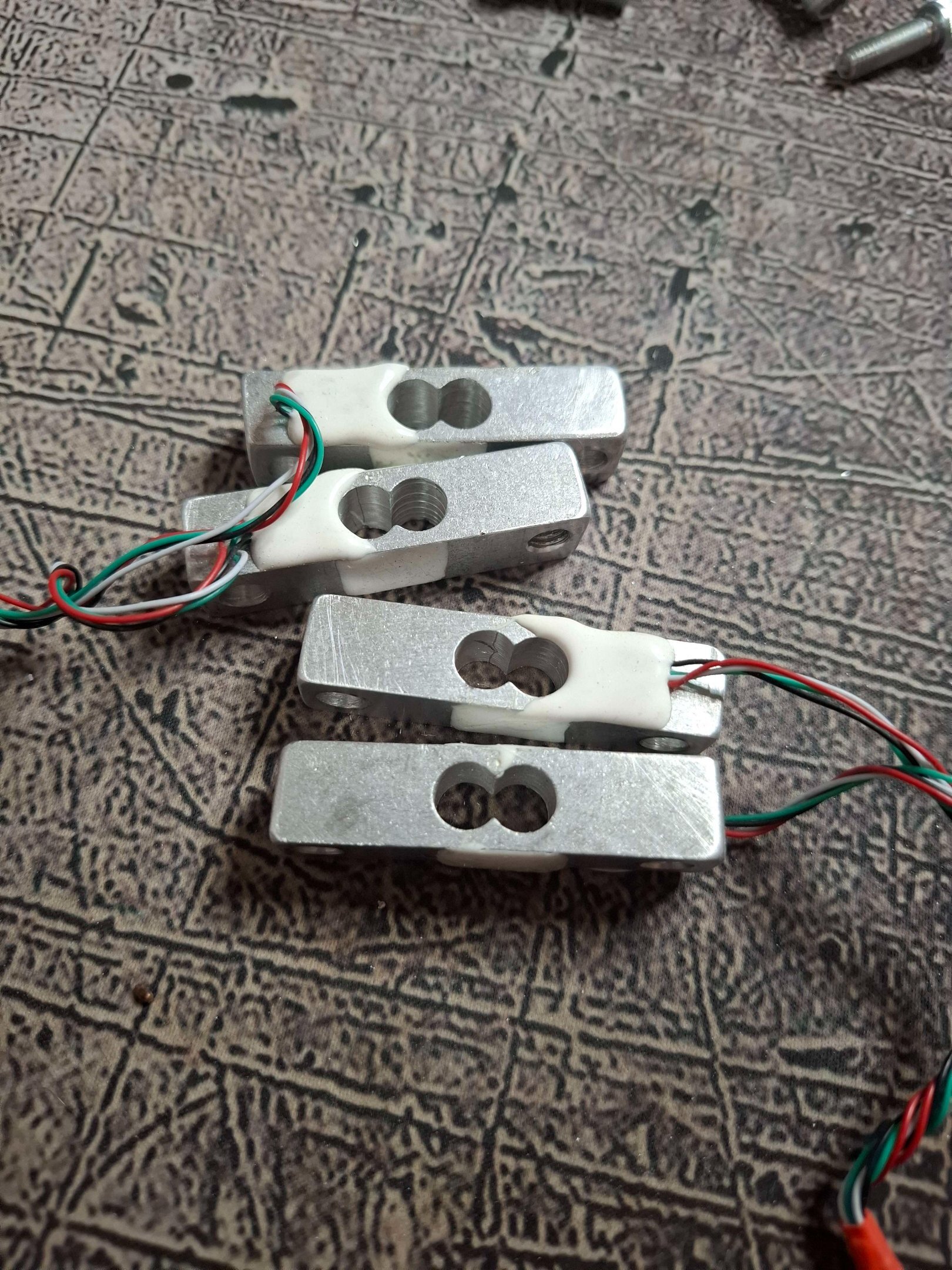

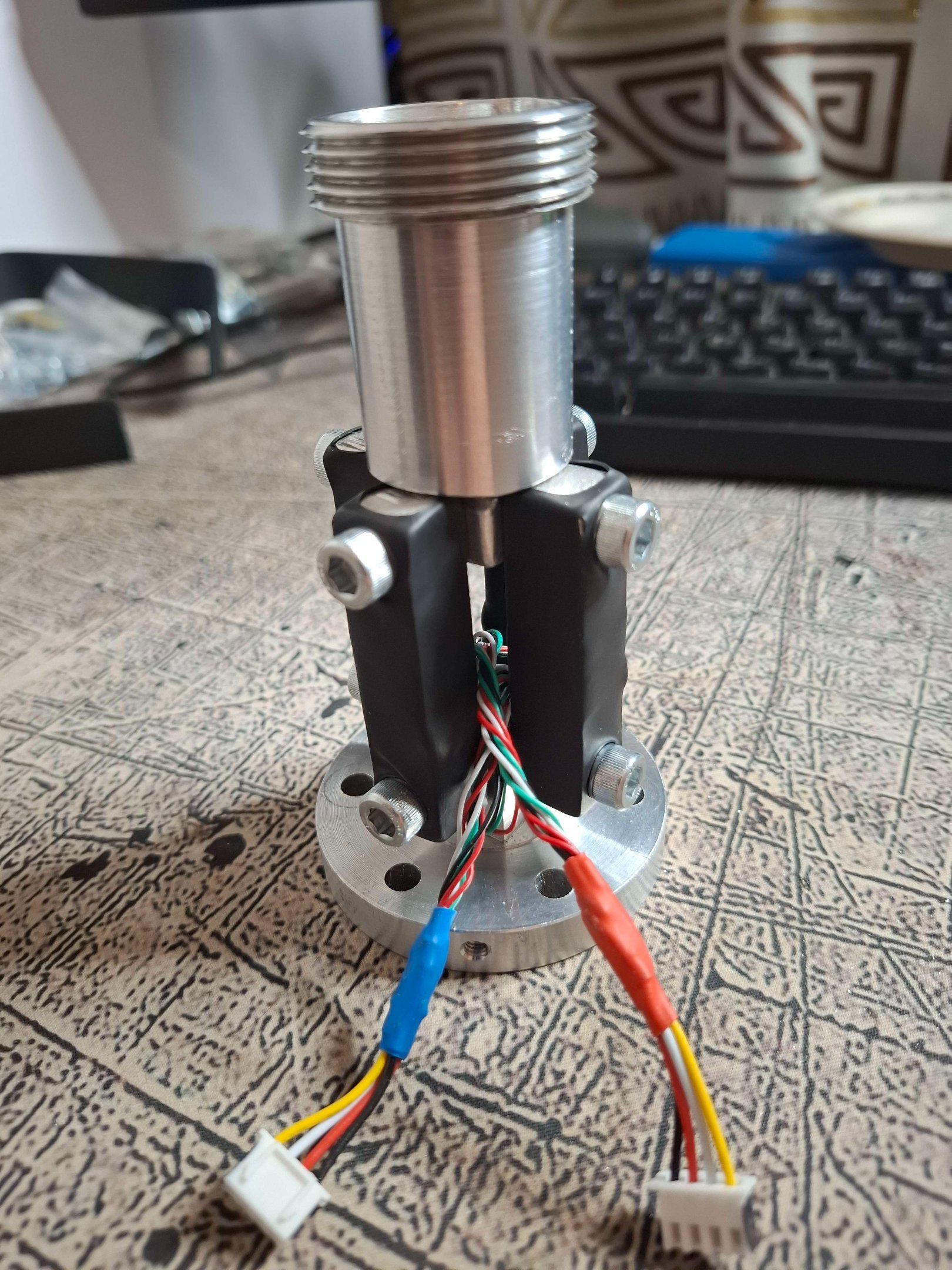

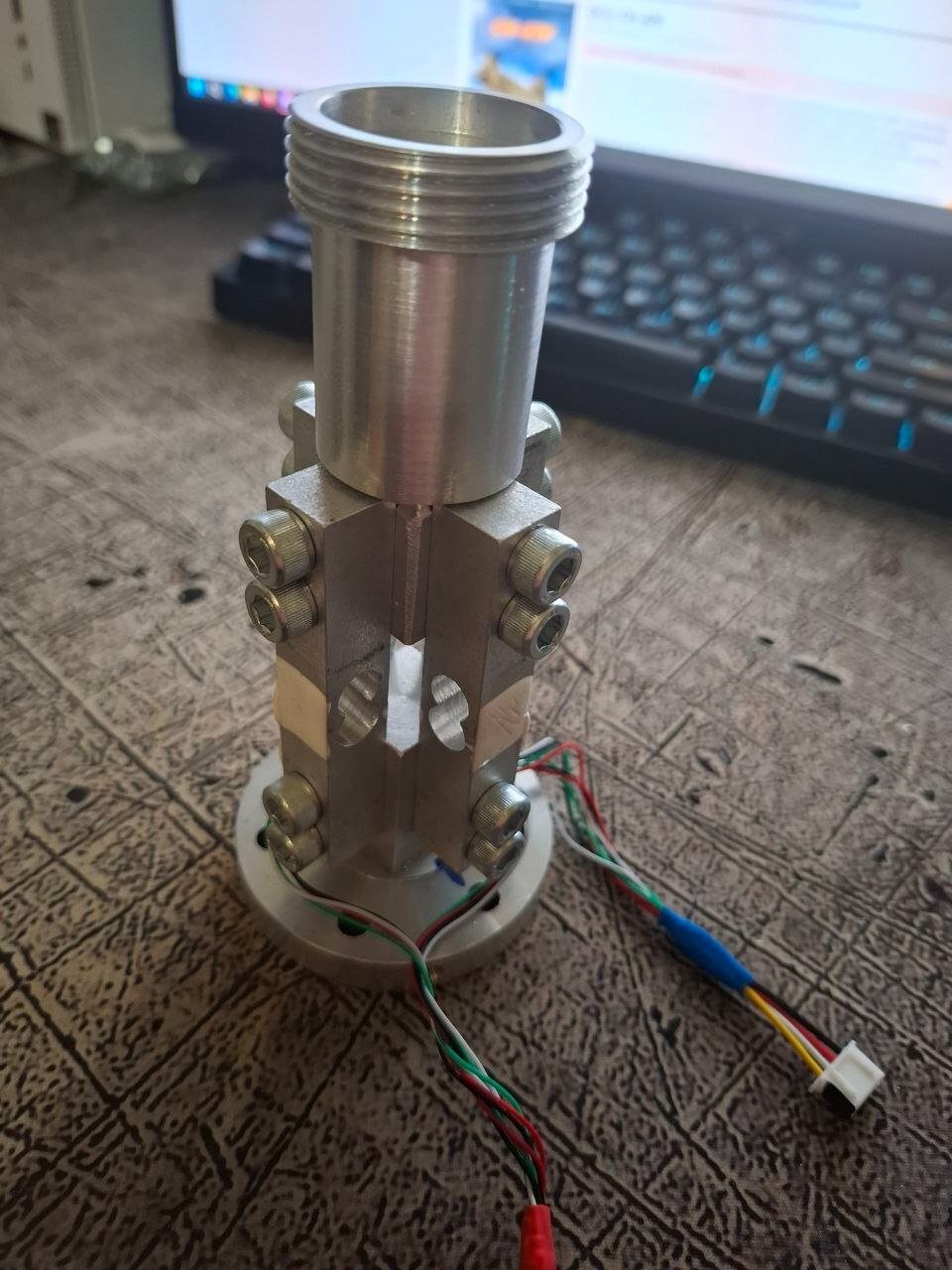

Пришли комплектующие, скоро начну сборку



[Adzoku]

[Adzoku]

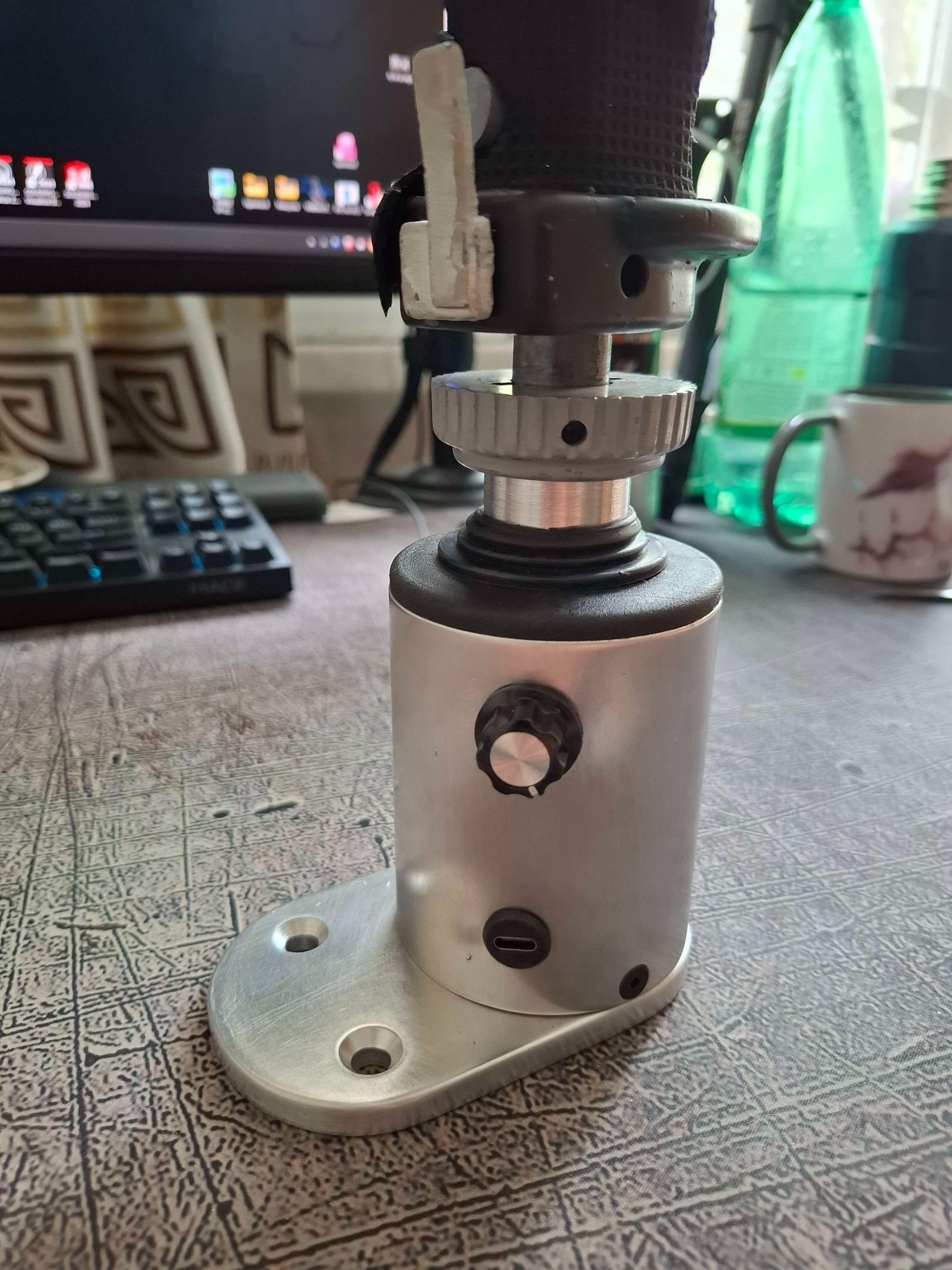

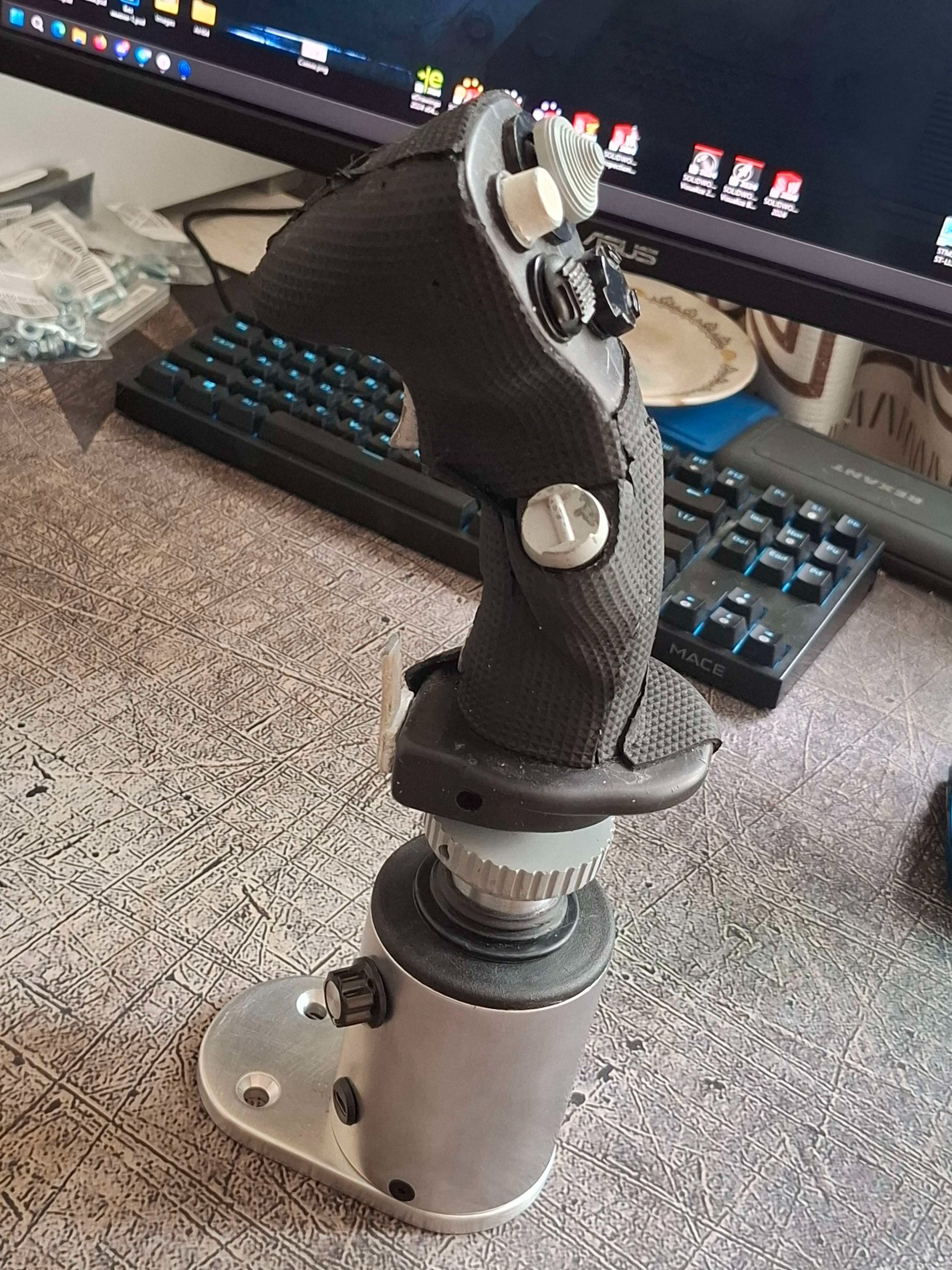

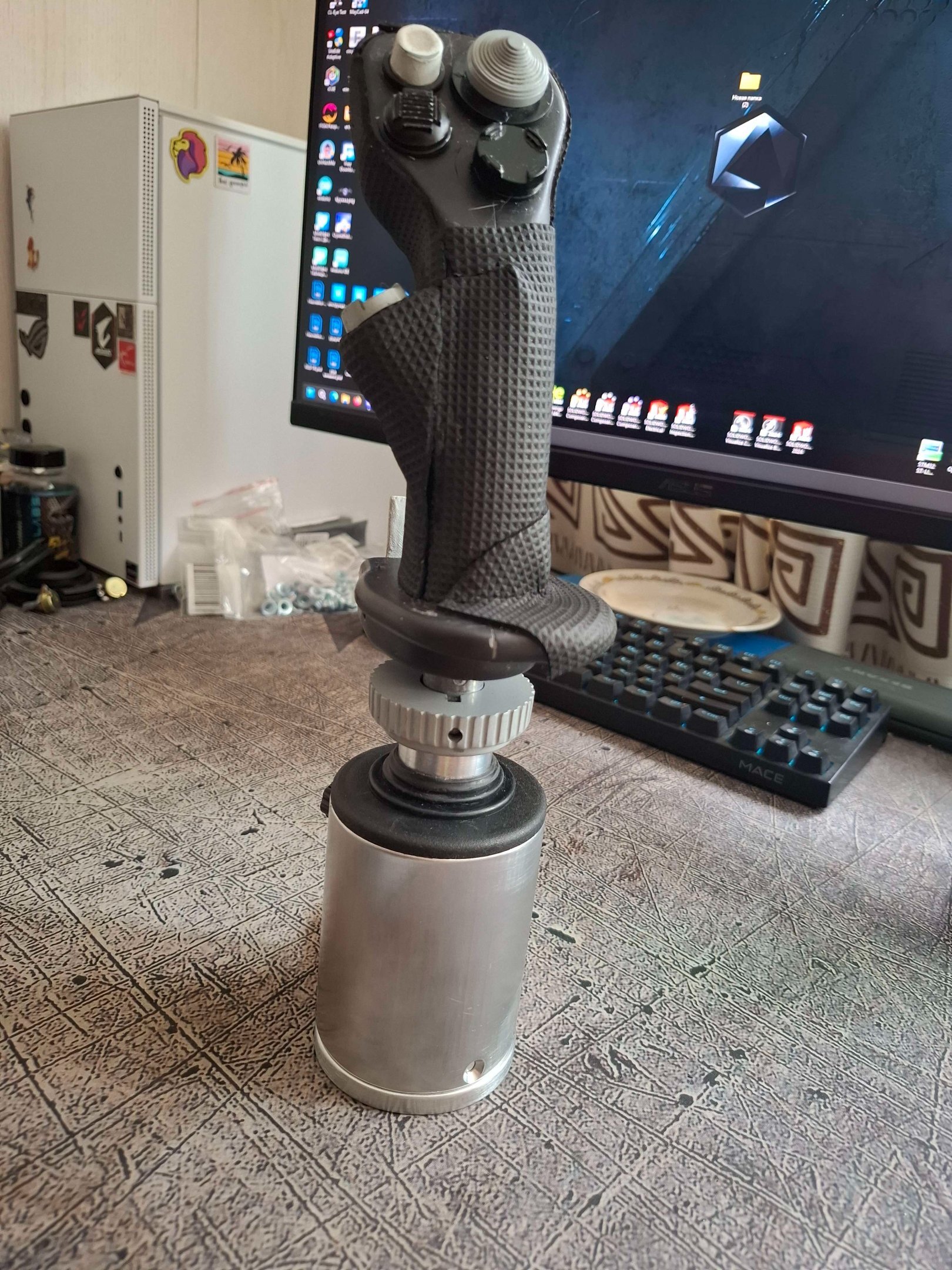

Подхожу к финальной точке.
Осталось анодирование и мелкие штрихи.



[Adzoku]

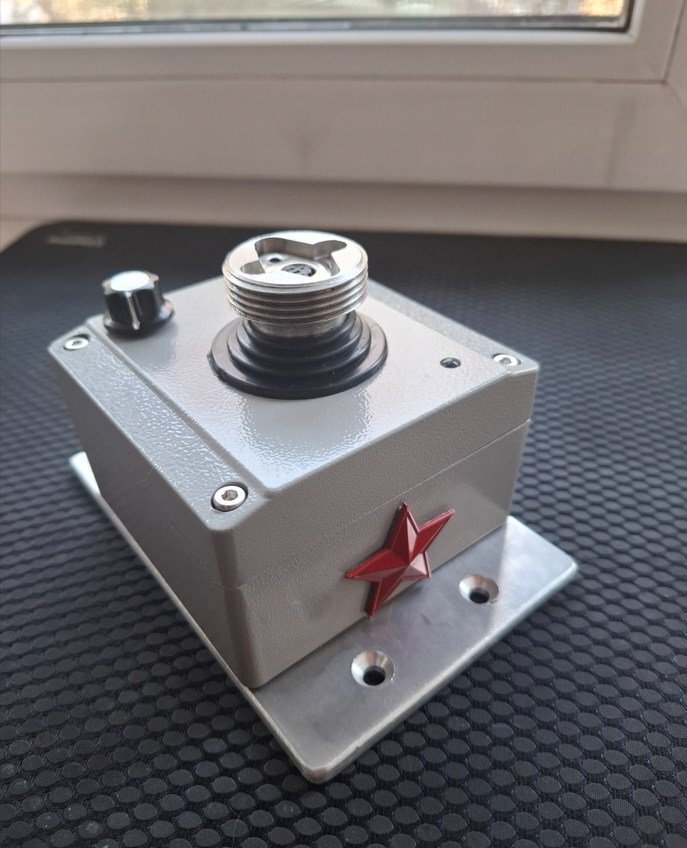

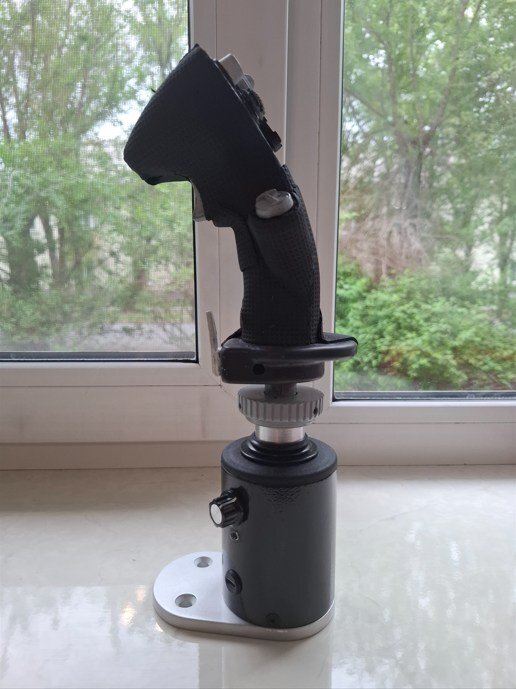

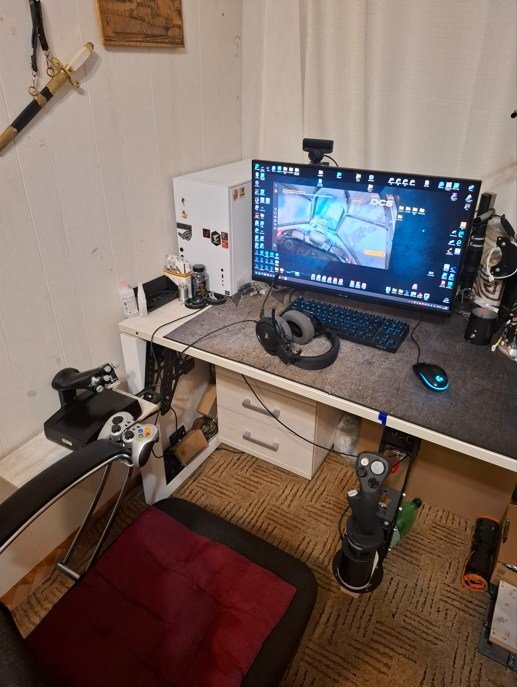

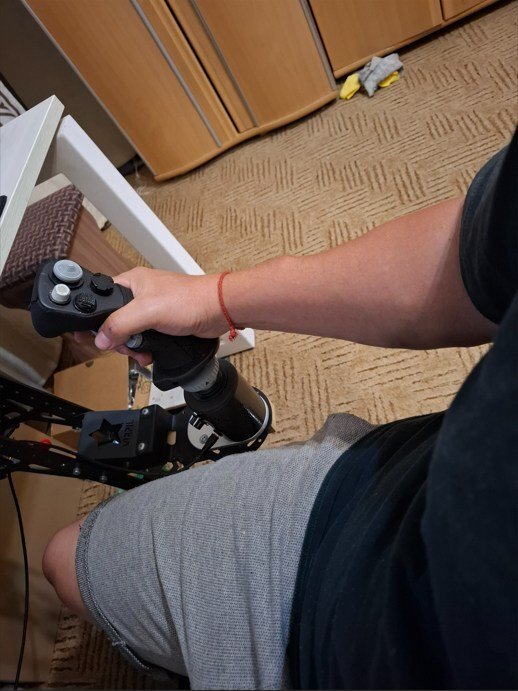

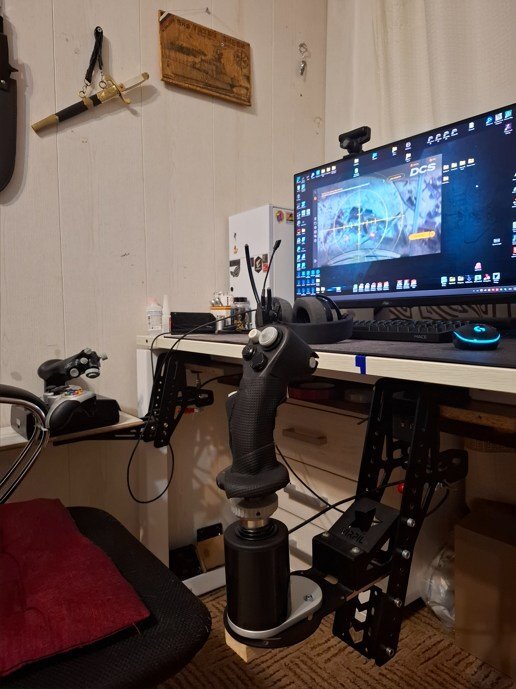

Закончил свой проект, по моим представлениям получилось не плохо.

[Adzoku]

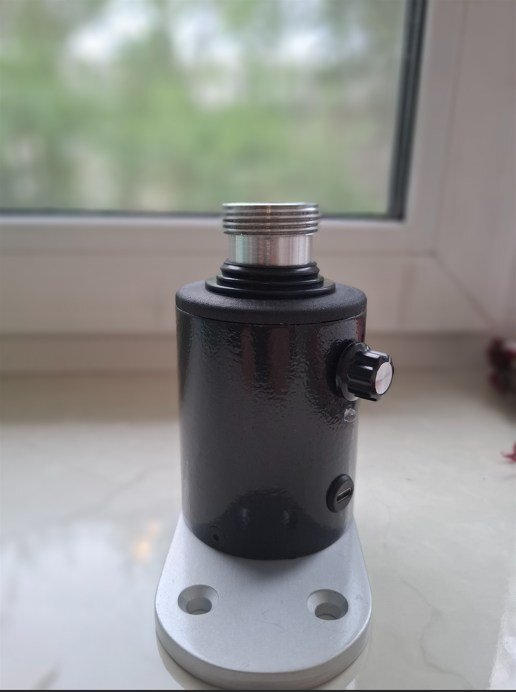

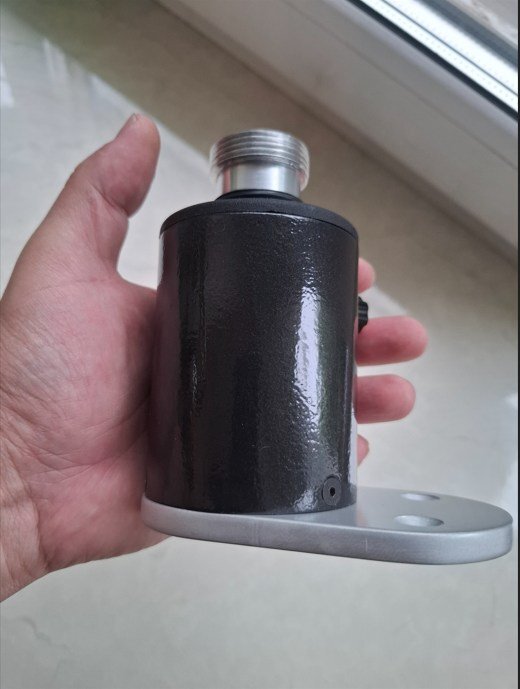

Анодирование мне не понравилось, протравил в щелочи и покрасил молотковой краской в несколько слоев и покрыл лаком с легкой полировкой.

[Antony99]

18.05.2026 в 17:44, Adzoku сказал:

Закончил свой проект, по моим представлениям получилось не плохо.

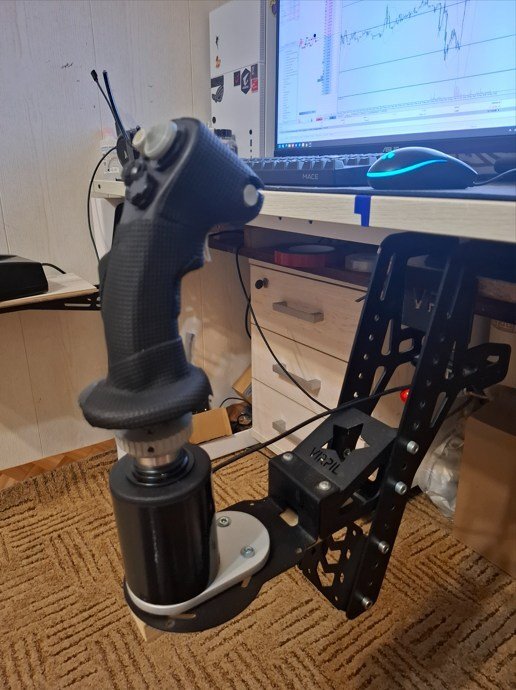

Ты кронштейн не согнул? )

[Adzoku]

01.06.2026 в 06:56, Antony99 сказал:

Ты кронштейн не согнул? )

Не у меня если приглядишься снизу присобачен брусок 20х30мм на всю длину выноса, если его убрать, кронштейн при усилии в 3кг уже гнуться начинает, вирпиловские кронштейны шляпа полная, у меня через 10 минут игры на зажиме заклепку вырвало, пришлось туда саморез запихать просверлив дырку по больше.
хотя если загрузит 6-8кг, он в косичку проситься скрутиться.
Идеальный вариант крепежа к стулу где 80-й профиль или на худой конец кронштейн из профиля.
А забыл, новый кронштейн от винвингов норм держит тензу, там 2 закручивалки )

[Antony99]

09.06.2026 в 16:56, Adzoku сказал:

Не у меня если приглядишься снизу присобачен брусок 20х30мм на всю длину выноса, если его убрать, кронштейн при усилии в 3кг уже гнуться начинает, вирпиловские кронштейны шляпа полная, у меня через 10 минут игры на зажиме заклепку вырвало, пришлось туда саморез запихать просверлив дырку по больше.
хотя если загрузит 6-8кг, он в косичку проситься скрутиться.
Идеальный вариант крепежа к стулу где 80-й профиль или на худой конец кронштейн из профиля.
А забыл, новый кронштейн от винвингов норм держит тензу, там 2 закручивалки )

Ну да. Поэтому и спросил. Главное чтоб у них новый кокпит таким не был! )))
