Изготовление панелей управления на заказ.

[Johnet]

Здравствуйте, друзья!!!

Предлагаю Вам изготовление панелей на заказ.

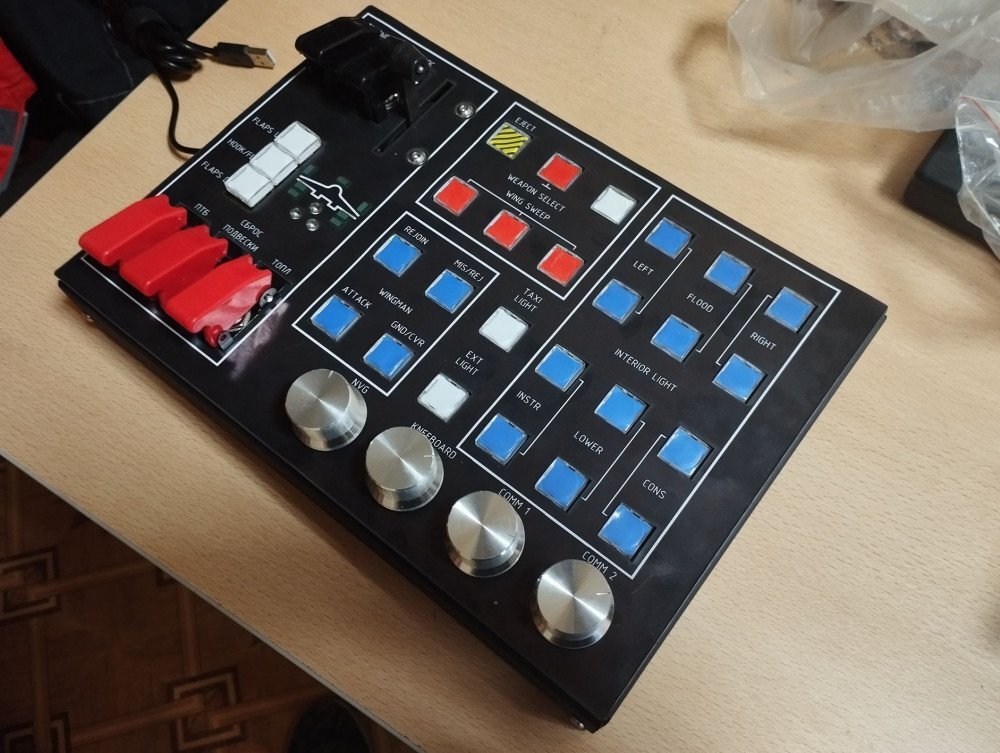

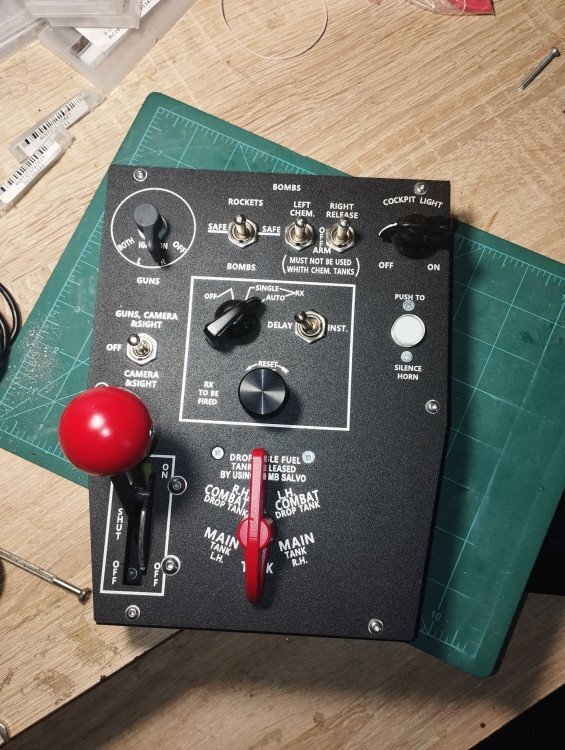

Панели на основе FreeJoy. Кнопки, тумблеры, рычажки, светодиоды и т.д. и т.п. Без приборов вывода информации игры. Возможно нанесение надписей по вашему желанию.

От Вас достаточно хотя бы примерного представление о компоновке панели и рисунка (даже от руки). Остальную часть проектирования мы сделаем вместе с Вами!!!

Примеры работ под спойлером.

Панели металлические, Окраска - порошковая, полимерная. Лазерная гравировка надписей.

Скрытый текст

Отзывы вы можете  почитать в старой теме проекта. https://forum.il2sturmovik.ru/topic/17815-изготовление-панелей-управления-на-заказ/

[Dmitriy1984]

Отличный мастер, качество изделий на высоте. Приятное общение, обсуждение нюансов на всех этапах.

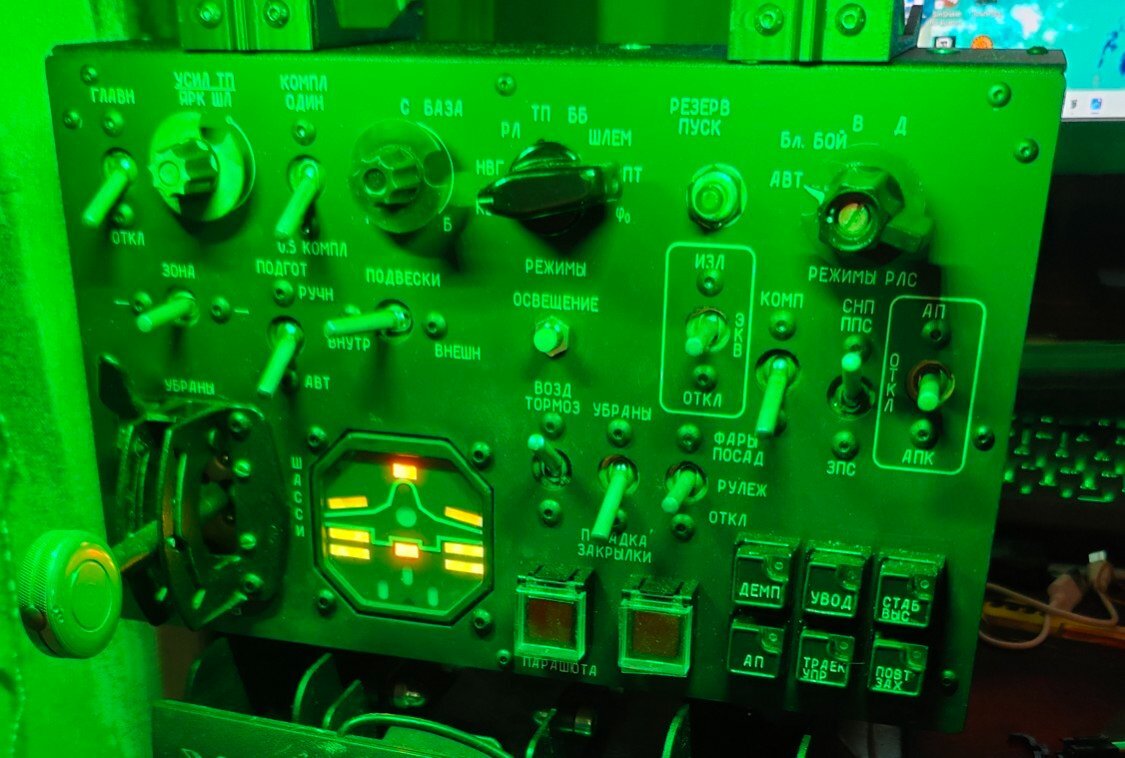

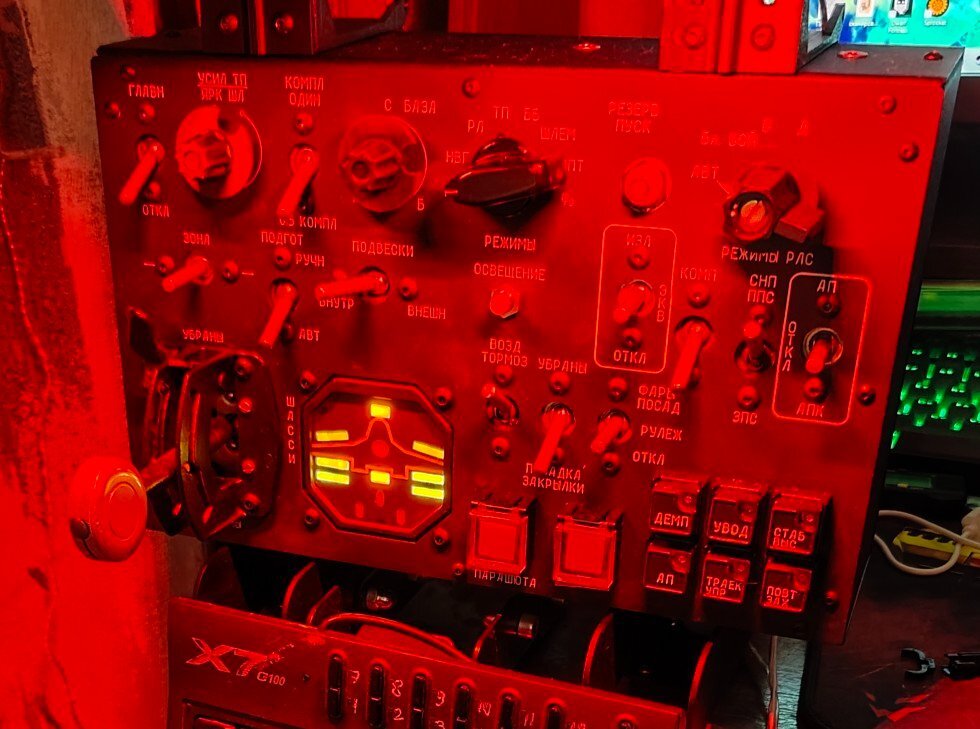

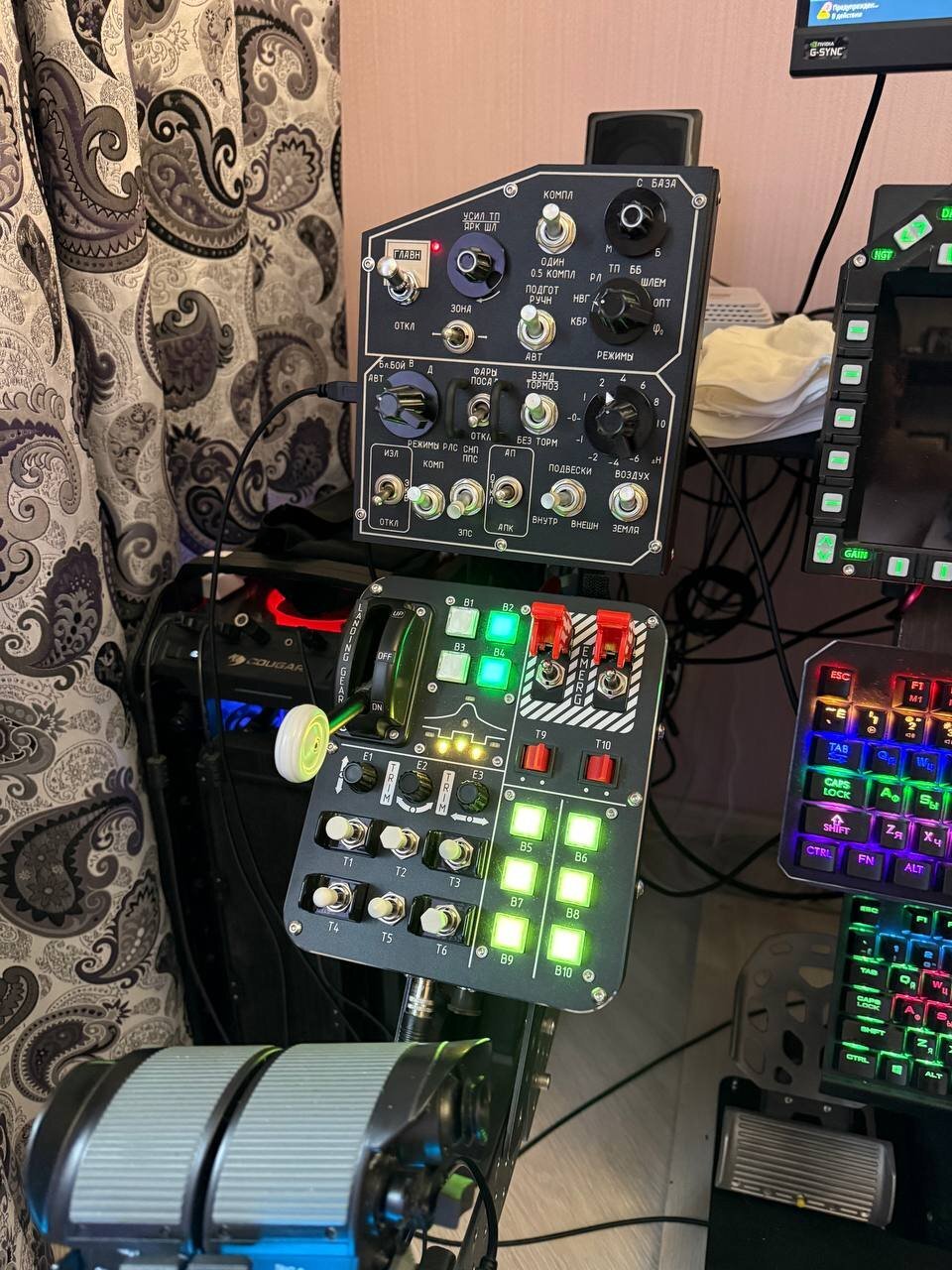

Вот такую панельку заказывал, по мотивам МИГ29, большинство арматуры с реальных бортов. Единственное я дополнил изделие rgb подсветкой (яркость, и цвет регулируются), почему то этот момент я упустил при заказе.

Edited January 14 by Dmitriy1984

[Johnet]

Панель Дмитрия комплектовалась двумя кронштейнами для крепления на стол. Каждый кронштейн имеет струбцину для того, что бы закрепить его за столешницу, Изменяемым углом наклона панели 0-45 Град от вертикали. Кронштейн имеет длинную подошву, что позволяет в определенных пределах крепить панель непараллельно кромке стола.

Возможно изготовление более сложных кронштейнов.

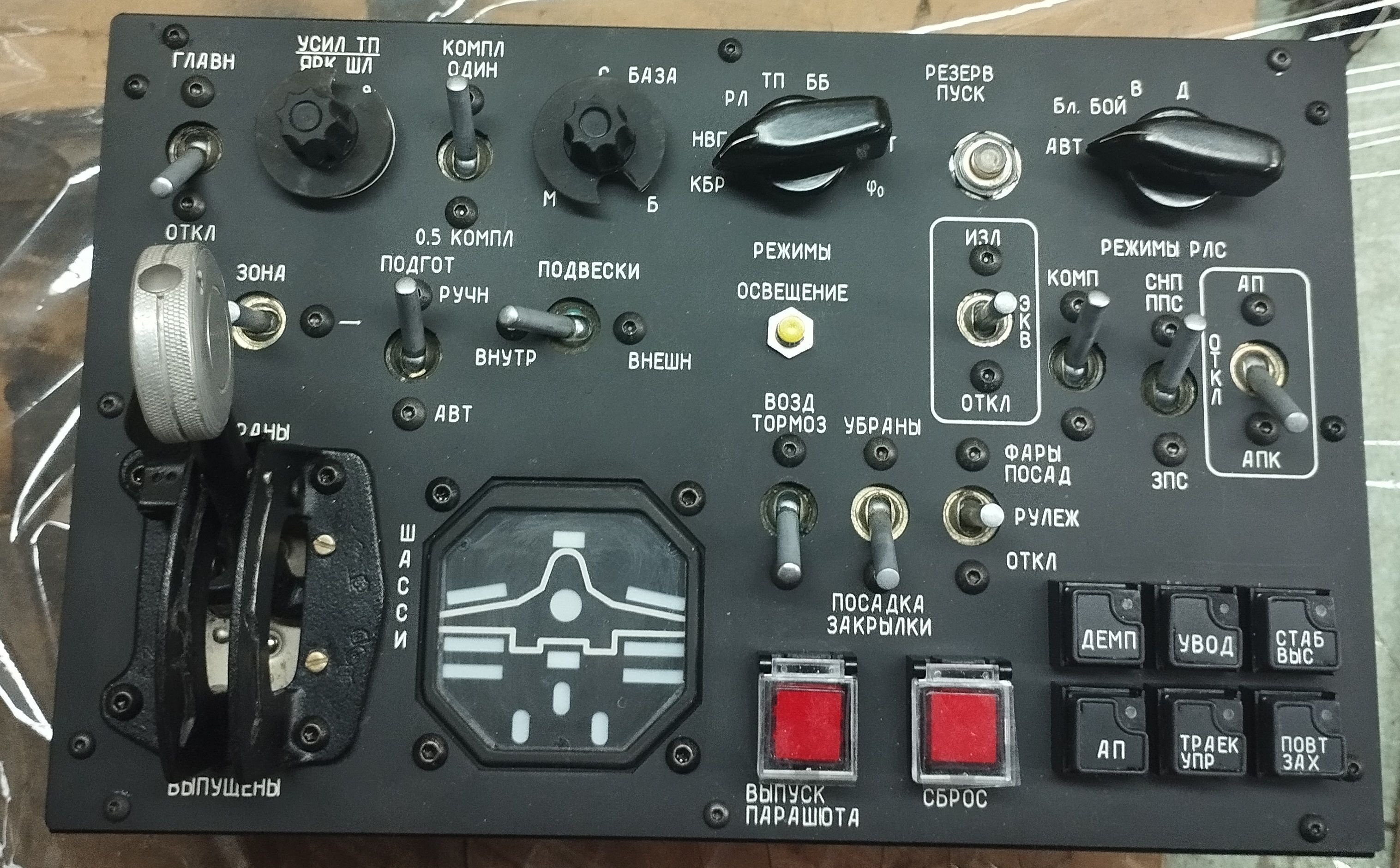

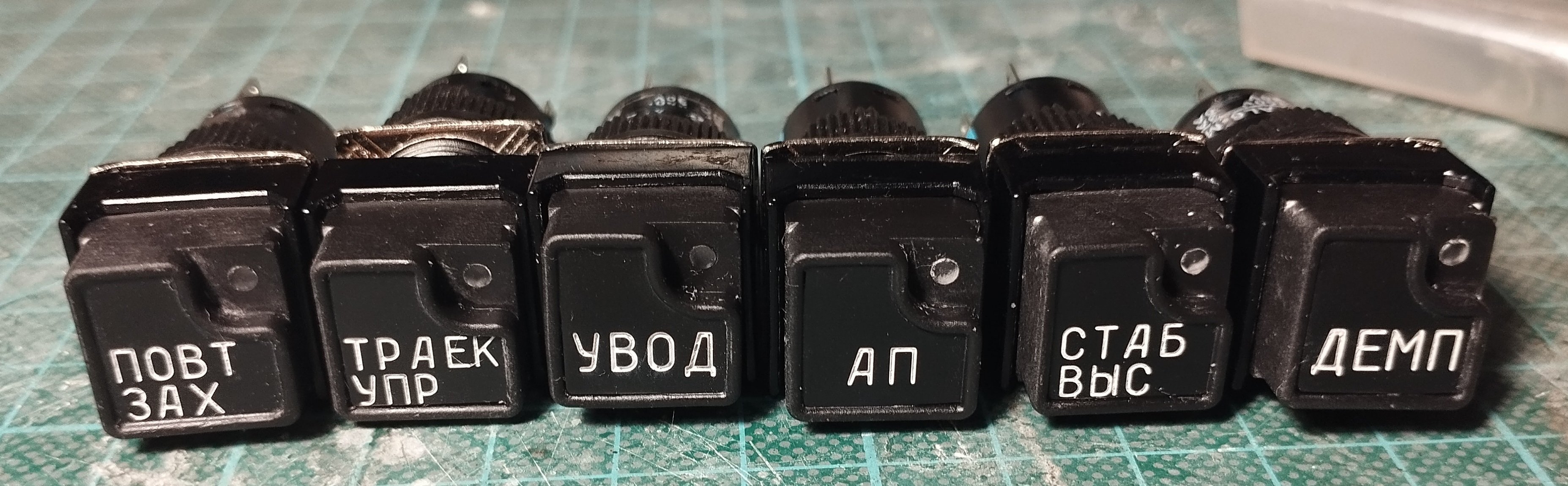

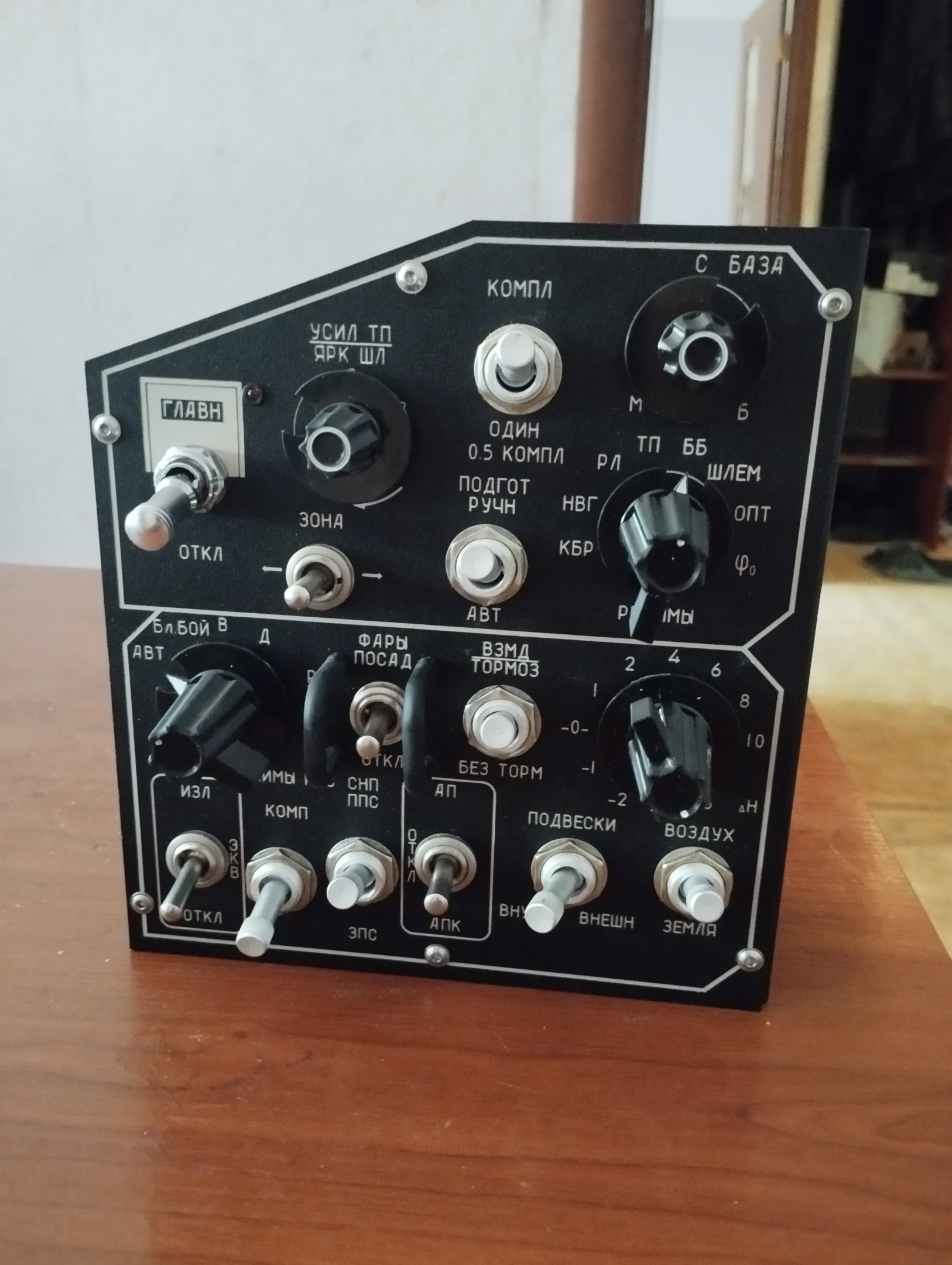

Тумблеры, пилотажно-посадочный прибор, Кран шасси, галетники и кнопки предоставлены заказчиком. Крышки с надписями на кнопки автопилота сделаны мной. Кнопки с подсветкой.

Edited January 14 by Johnet

[Johnet]

Почему то пост не могу поправить ((( две последние картинки, которые не под спойлером) не удаляются (((

[Rapidus]

Удалил. Заново запостите.

[Johnet]

Сконструировал кронштейн для панелей, клавиатур и прочего. К сожалению оказалось, что заказчику он не подходит. Ему нужно принципиально другое решение.

Решение выложу. Надеюсь кого то заинтересует либо как самостоятельный вариант, либо в составе панели. Могу изменить под ваши запросы.

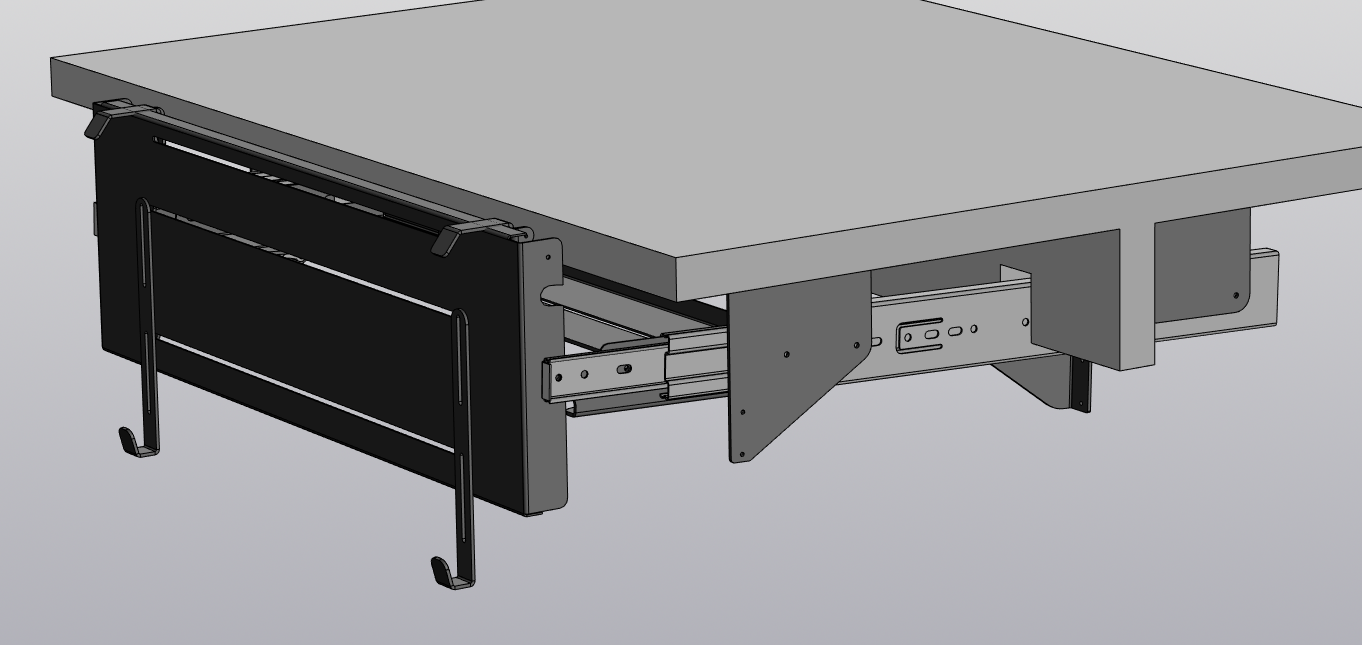

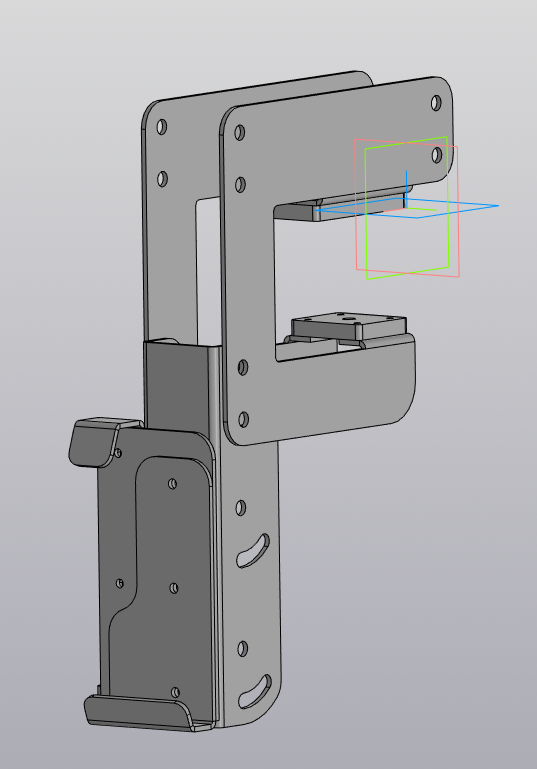

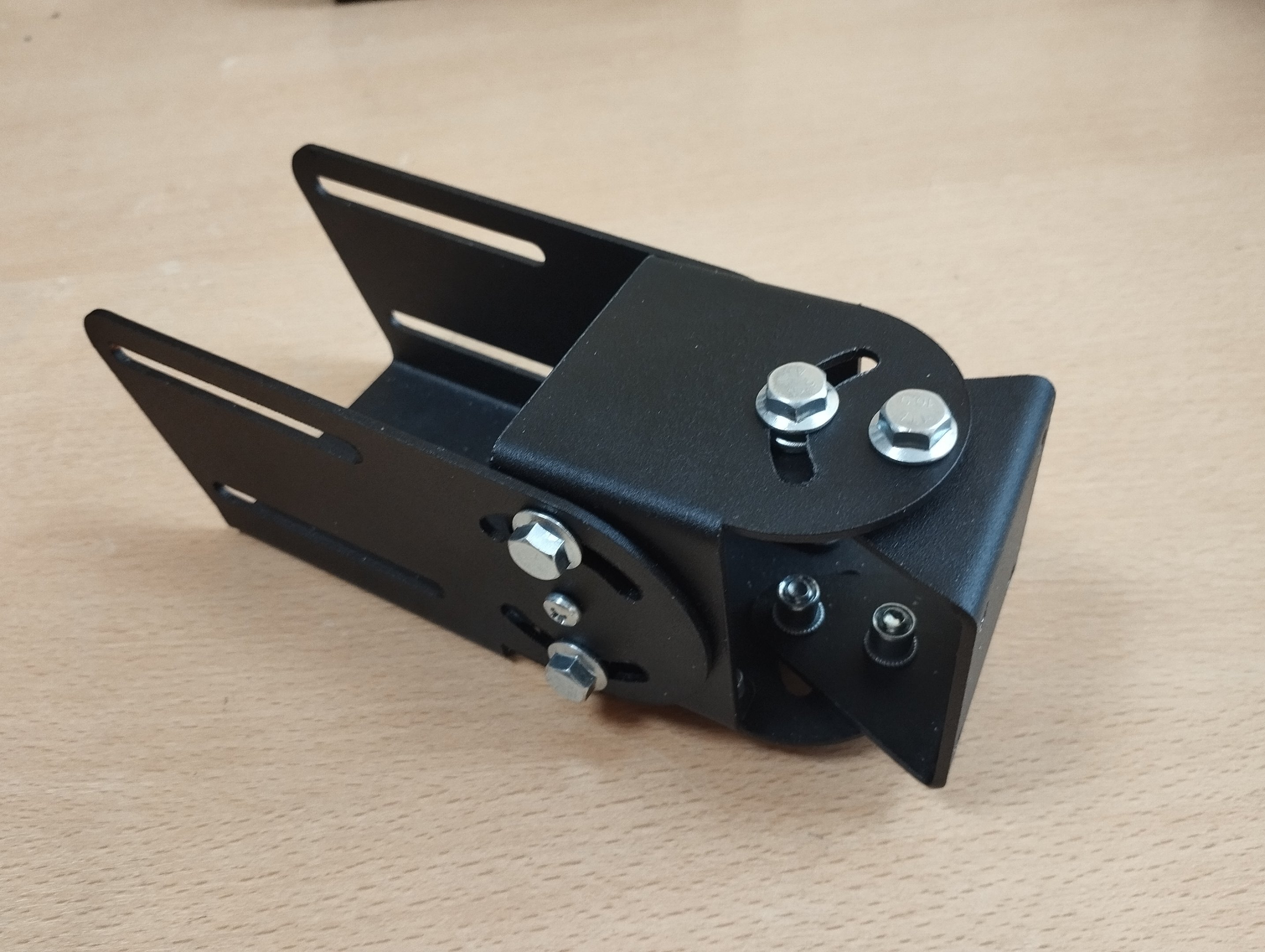

Вот такой кронштейн. На рисунке на нем стоят зацепы для крепления клавиатуры (верхний подпружинен, что бы можно было зажать клавиатуру), но их можно убрать и крепить что то иное, например панель управления. Кронштейн крепится в столешнице винтом струбцины (на рисунках не показан). Решение опробовано на панели выше (у Dmitriy1984 такие же струбцины на кронштейне):

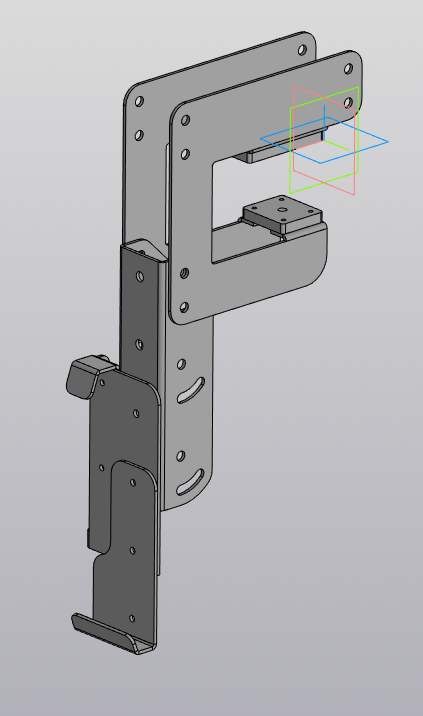

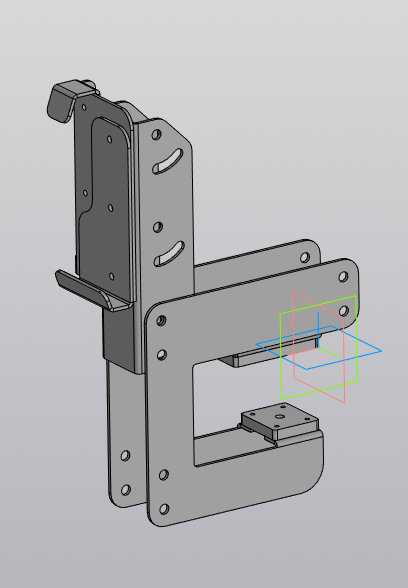

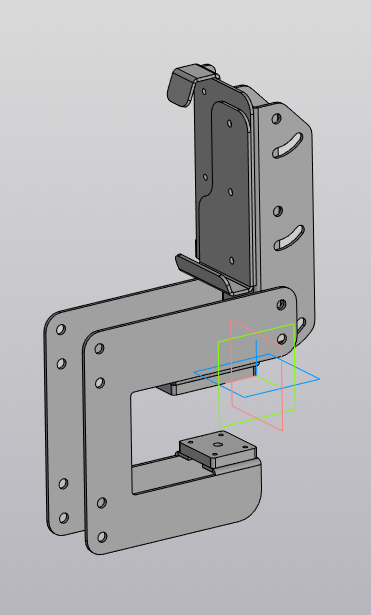

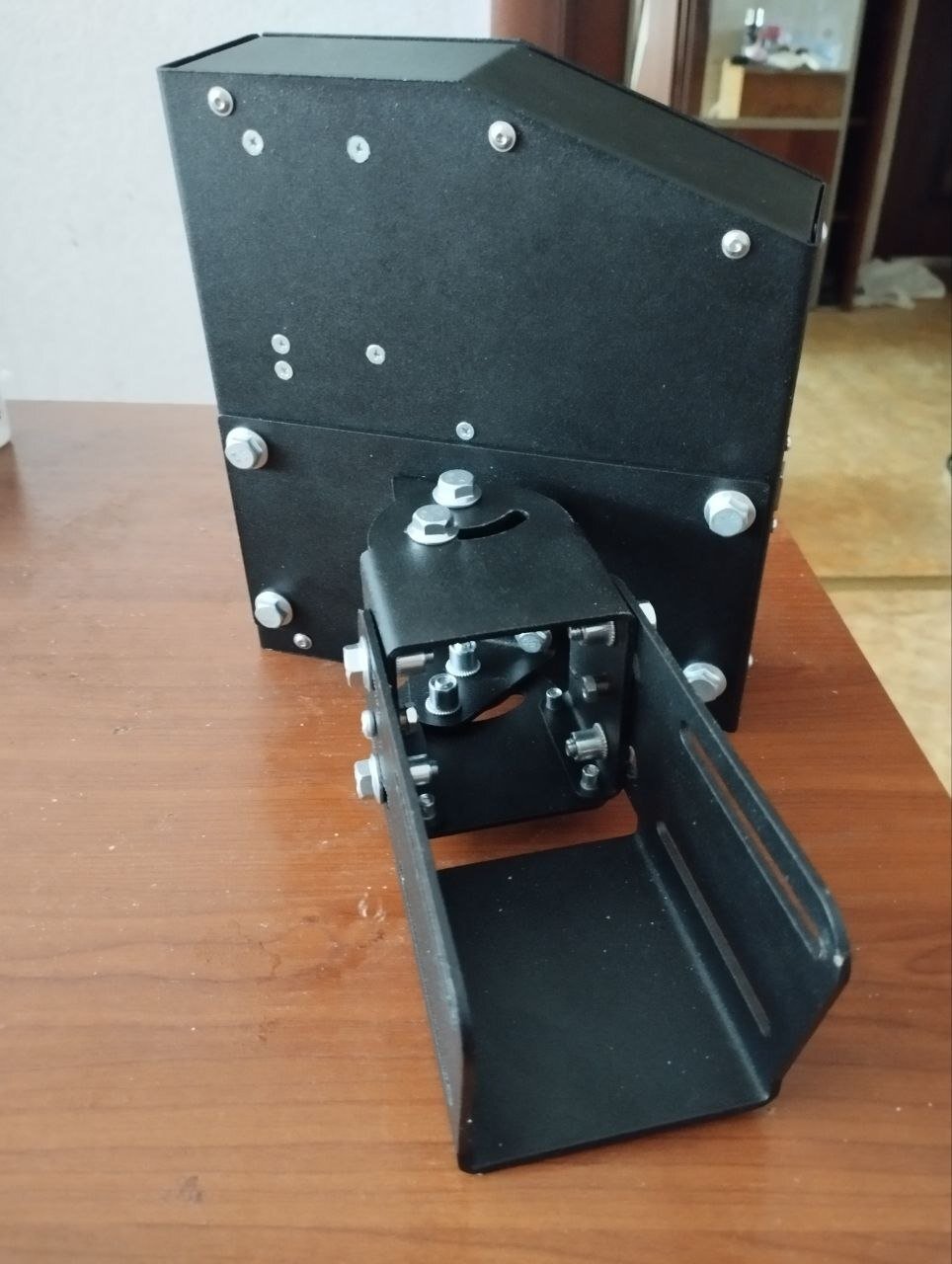

Кронштейн в каждом положении может отклоняться назад от 0 до 45 град. Под спойлером возможные положения кронштейна. Можно на струбцину установить два кронштейна.

Скрытый текст



Edited February 10 by Johnet

[Johnet]

В начале предыдущего поста я писал о том, что заказчику понадобился принципиально иной кронштейн для клавиатуры. Сегодня я немного расскажу об этом.

Итак требования заказчика:

1. Выдвижная полка для клавиатуры, расстояние, на которое выдвигается полка - 35 см.

2. В выдвинутом положении полка должна немного (на 17 град) откидываться вперед.

3. Положение при котором клавиатура будет повернута перпендикулярно поверхности стола, и может быть прижата к передней кромке. стола.

В результате разработок была изготовлена полка, которая может держать клавиатуру в перечисленных выше положениях.:

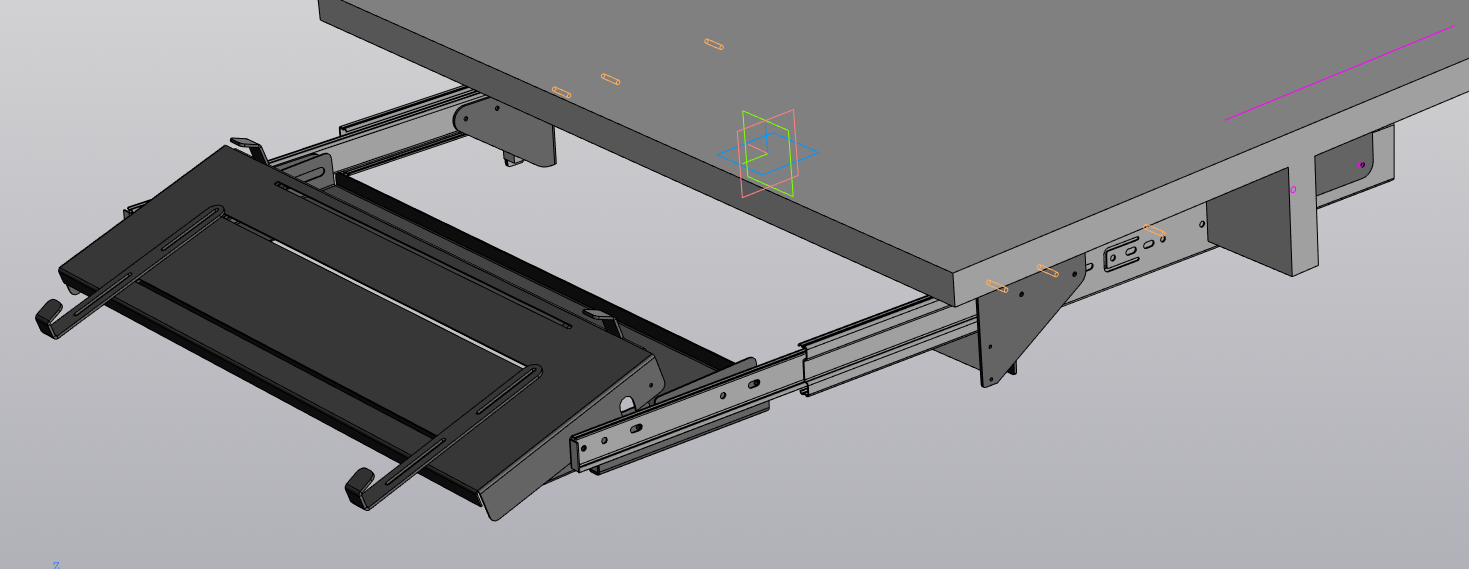

Выдвинутое положение с откидыванием на 17 град.:

Скрытый текст

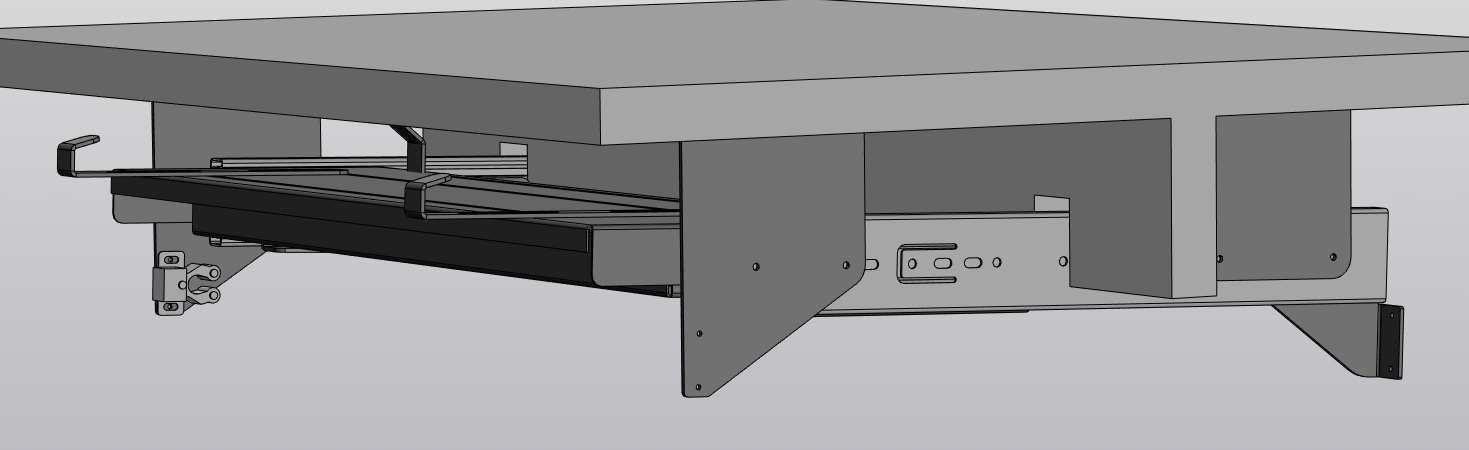

Сложенное положение:

Скрытый текст



И положение на 90 град:

Скрытый текст

Крепления клавиатуры выполнены регулируемыми по ширине и длине клавиатуры. Т.о. можно зажимать клавиатуры до 480 мм длиной и от 150 до 200 мм шириной), так же возможна установка различных по высоте клавиатур.

Во всех положениях клавиатура не уезжает, В выдвинутом положении направляющие фиксируются, а полка ложится на упор. В положении перпендикулярном столешнице полка опирается на край стола и на упор. В задвинутом так же фиксируется зацепами. Переведение из положения в положение делаются максимально просто и интуитивно.

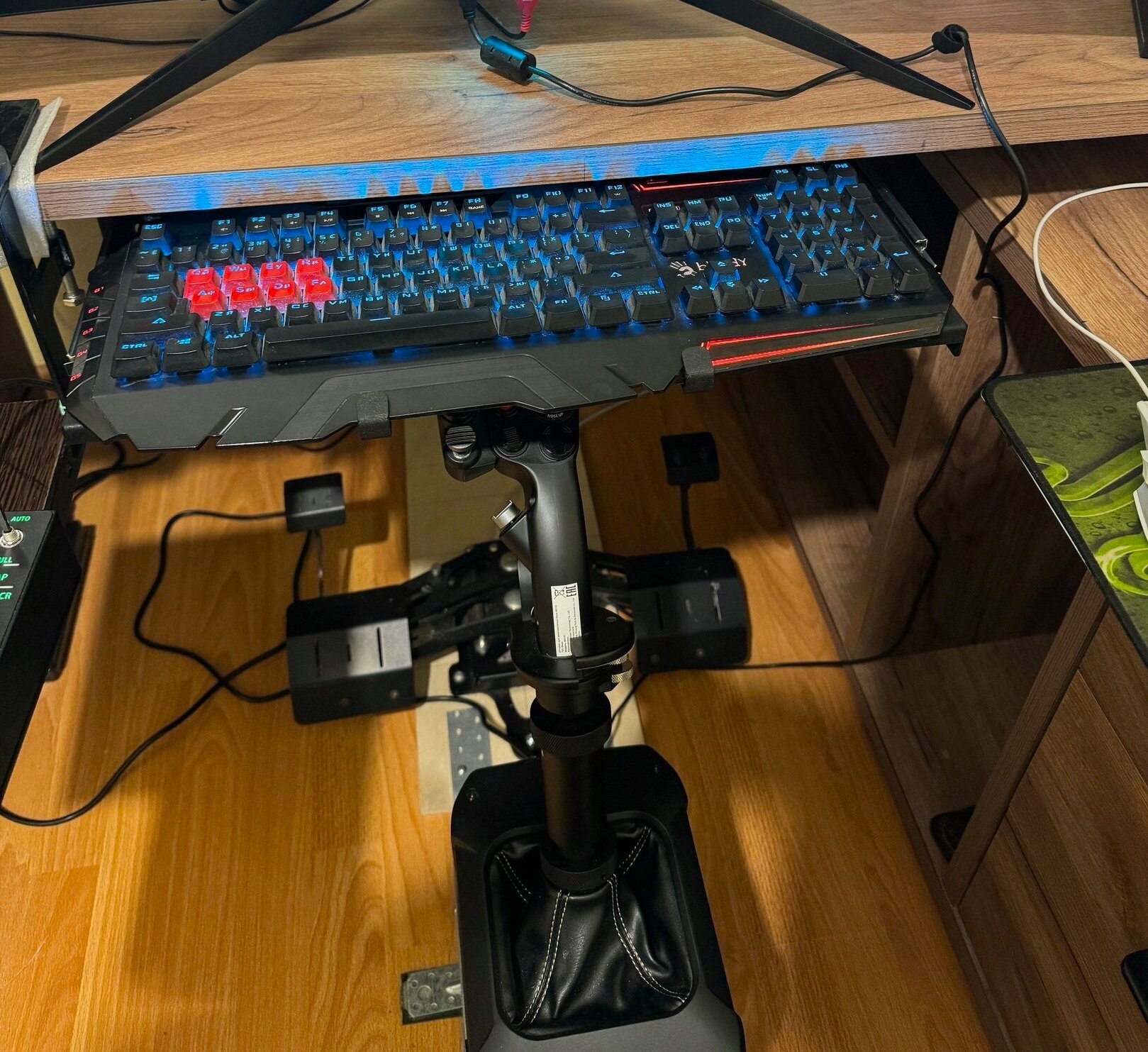

Вот фото полки, смонтированной у заказчика:



Edited March 17 by Johnet

[_=Nick=_]

17.03.2026 в 09:10, Johnet сказал:

В начале предыдущего поста я писал о том, что заказчику понадобился принципиально иной кронштейн для клавиатуры. Сегодня я немного расскажу об этом.

Итак требования заказчика:

1. Выдвижная полка для клавиатуры, расстояние, на которое выдвигается полка - 35 см.

2. В выдвинутом положении полка должна немного (на 17 град) откидываться вперед.

3. Положение при котором клавиатура будет повернута перпендикулярно поверхности стола, и может быть прижата к передней кромке. стола.

В результате разработок была изготовлена полка, которая может держать клавиатуру в перечисленных выше положениях.:

Выдвинутое положение с откидыванием на 17 град.:

  Показать содержимое



Сложенное положение:

  Показать содержимое



И положение на 90 град:

  Показать содержимое

Крепления клавиатуры выполнены регулируемыми по ширине и длине клавиатуры. Т.о. можно зажимать клавиатуры до 480 мм длиной и от 150 до 200 мм шириной), так же возможна установка различных по высоте клавиатур.

Во всех положениях клавиатура не уезжает, В выдвинутом положении направляющие фиксируются, а полка ложится на упор. В положении перпендикулярном столешнице полка опирается на край стола и на упор. В задвинутом так же фиксируется зацепами. Переведение из положения в положение делаются максимально просто и интуитивно.

Вот фото полки, смонтированной у заказчика:



Интересно как на MOZa летается?

 🙂



[the_infernal_toy]

3 часа назад, _=Nick=_ сказал:

Интересно как на MOZa летается?

 🙂



Как владелец мозы скажу - классно

[Rustam]

2 часа назад, the_infernal_toy сказал:

Как владелец мозы скажу - классно

Полностью поддерживаю. Очень хорошо летается.

[Yarun]

А в чём отличие Мозы от джоев наших умельцев? Кроме цены, конечно- 90 и 60 тыр, усилия прилагаются большие- меньшие, информативность?

[Rustam]

17 часов назад, Yarun сказал:

А в чём отличие Мозы от джоев наших умельцев? Кроме цены, конечно- 90 и 60 тыр, усилия прилагаются большие- меньшие, информативность?

Лучше вам самому ознакомиться с темами по Мозе на этом форуме и на старом форуме в разделе "Железо/Hotas", и в основном на все интересующие вопросы найдёте ответы. Также есть отдельная тема на форуме у конкурентов Ил-2.

Edited April 16 by Rustam

[the_infernal_toy]

17 часов назад, Yarun сказал:

А в чём отличие Мозы от джоев наших умельцев? Кроме цены, конечно- 90 и 60 тыр, усилия прилагаются большие- меньшие, информативность?

Ну это как иметь Мазератти и Тойота Королла. В чем разница? Ну в данном случает Моза это королла - товар широкого потребления. А джои умельцев - ну это мазератти, Бентли, и т.д. Соотносится и к усилиям, информативности, ну и чувства важности обладанием такого устройства

Но это уже оффтоп

Edited April 16 by the_infernal_toy

[LeBraconierre]

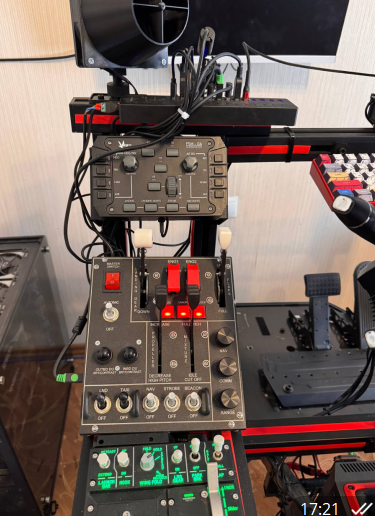

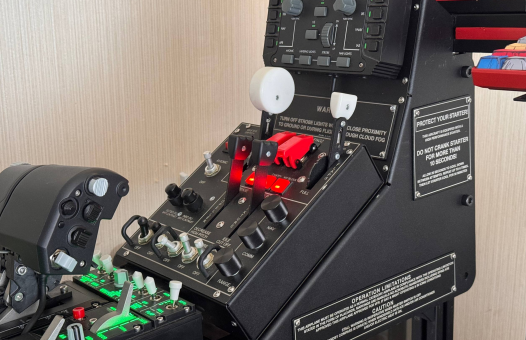

Хочу еще раз респектнуть Жене за проделанную работу. Правда патребность в панелях у меня уже закрыта, но кожухи для панелей Женя сделал. И сделал шикарно) вот как было без (по центру Женина панель как ра):
